詳細情報 |
|||
正確さ: | <> | 空気消費: | 0.3m³/分 |
---|---|---|---|
空気圧: | 0.4Mpa | 容量: | 2000-3000びん/時間 |
次元: | 1800*1500* 2300MM | 満ちる範囲: | 200-2000ml |
材料: | SUS304 | 包装: | 木の場合 |
力: | 4KW | タイプ: | 自動 |
電圧: | 380V | 重量: | 1500KG |
保証: | 12か月 |
製品の説明
製品の説明

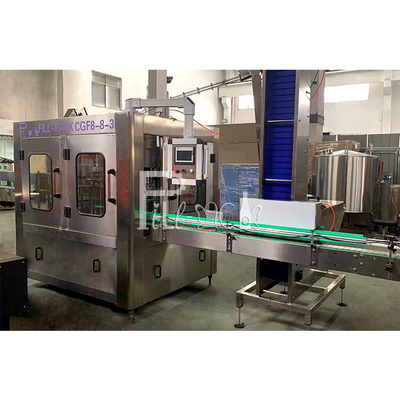

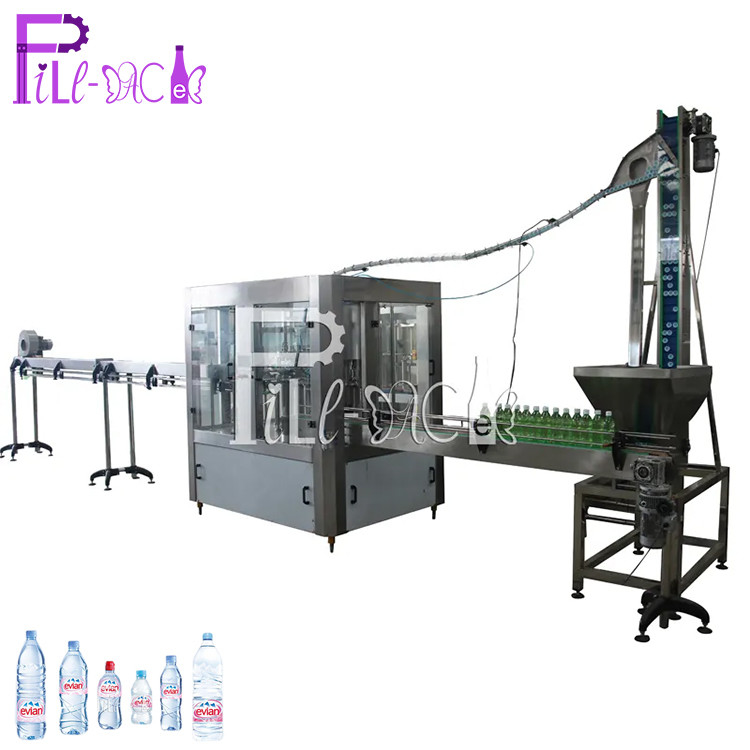

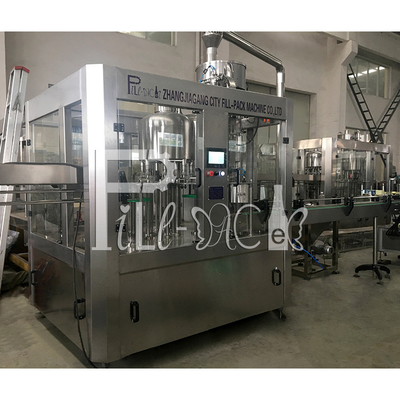

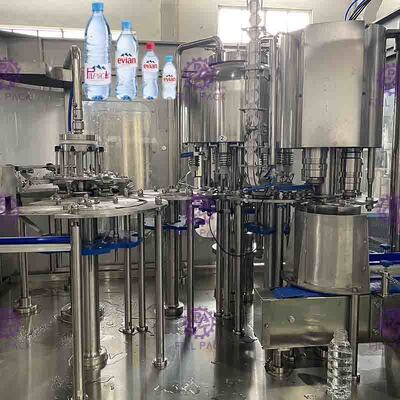

1台の機械に付き1.1洗浄満たおおう3台
装置は詰まる熱いジュースまたは冷水の非ソーダ飲み物の生産で使用される
ポリエステルびん。洗浄し、満ち、そしておおうことは1台の機械で統合される。
日本およびドイツからの最先端の技術は設計で用いられる。重力は液体の表面の詰物を使用される修理した。
詰物は速い、液体の量は正確に制御され、低下および漏出は避ける。
ばねのけいれんはびんの洗浄プロセスで使用される。空のびんは運搬の柵に沿う引っくり返された180~である場合もある。内部の2回があり、外的な洗浄は、びん洗浄の効率高い。
詰物は速い、液体の量は正確に制御され、低下および漏出は避ける。
ばねのけいれんはびんの洗浄プロセスで使用される。空のびんは運搬の柵に沿う引っくり返された180~である場合もある。内部の2回があり、外的な洗浄は、びん洗浄の効率高い。

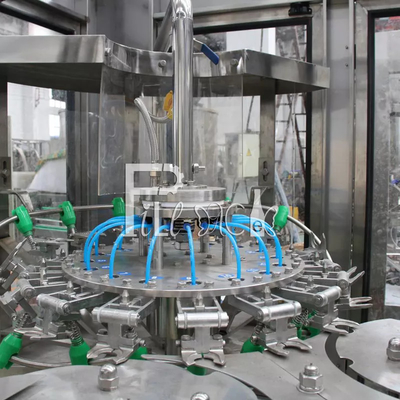

部分の洗浄
*Except特別な材料から成っていなければならない羽毛フレームワーク、伝達部品およびある部品。他の予備品はステンレス鋼から成っている
*軸受はステンレス鋼から成っている、密封リングはEPDM材料から成り、プラスチックはのなされる
* Thegripperはステンレス鋼、位置からどこでネックをまた成っているステンレス鋼から、従来のゴム製 グリッパーによって比較されて、それである耐久多くの衛生学握り速摩耗の部品が、ネックのねじ部品ゴム製 グリッパーによって汚されることを避けることができない成っている。
*高有効なスプレー ノズルが装備されているThegripperそれはびんのinwallのあらゆる位置に成長である水こぼれることを防ぐことができるスプレー ノズルの上のカバーそこに洗浄を救うことができる;そして規定するがリサイクルし、スロットをノズルの下でリサイクルする管をある。
*時間を洗うことは4のために保証することができる
*回転式部品の高さの別のbottleheightのために合わせるために調節によって…
*刺激は渡されるフレームワークのドライブから得られる
*水の洗浄の供給はsolenoidvalveによって制御される
*軸受はステンレス鋼から成っている、密封リングはEPDM材料から成り、プラスチックはのなされる
* Thegripperはステンレス鋼、位置からどこでネックをまた成っているステンレス鋼から、従来のゴム製 グリッパーによって比較されて、それである耐久多くの衛生学握り速摩耗の部品が、ネックのねじ部品ゴム製 グリッパーによって汚されることを避けることができない成っている。
*高有効なスプレー ノズルが装備されているThegripperそれはびんのinwallのあらゆる位置に成長である水こぼれることを防ぐことができるスプレー ノズルの上のカバーそこに洗浄を救うことができる;そして規定するがリサイクルし、スロットをノズルの下でリサイクルする管をある。
*時間を洗うことは4のために保証することができる
*回転式部品の高さの別のbottleheightのために合わせるために調節によって…
*刺激は渡されるフレームワークのドライブから得られる
*水の洗浄の供給はsolenoidvalveによって制御される

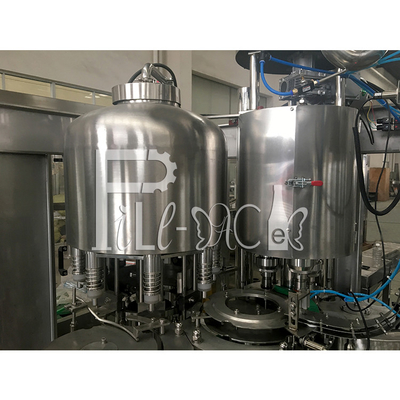

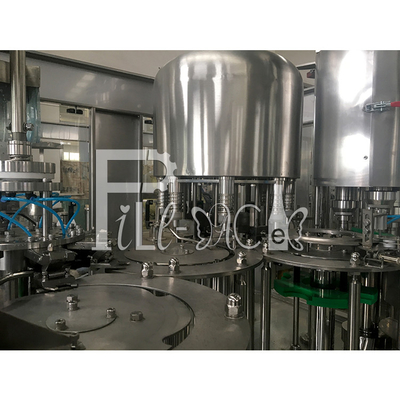

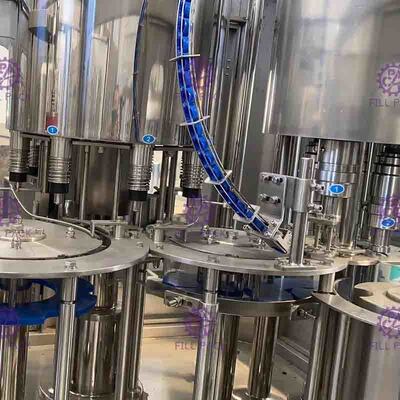

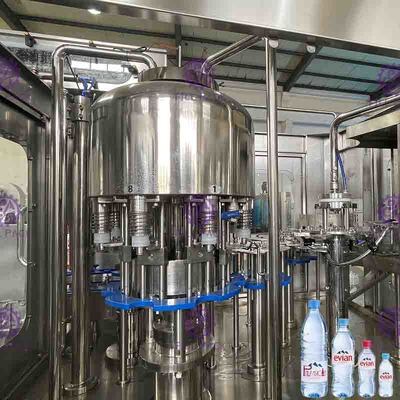

満ちる部分
1) 環境に満ちることの汚染を減らすことができるドイツ採用されたanti-corrosion非維持軸受け。
2)版を成っているSU AISI304の大きく平らな歯付き軸受けから回しなさい。
3)圧力機械弁は速い満ちる速度、衛生学の角のポケット、少数の密封の部品および精密な液体のレベル コントロールを用いる高度の外国の設計導入されない。全弁は304ステンレス鋼から成っている。
4)満ちるシステムにフィリング バルブをきれいにするために使用されるパイプラインおよび偽造品コップを洗浄するCIPの循環システムがある。このシステム
液体の管、液体タンクおよびフィリング バルブ等を効果的にきれいにすることができる。
5)これに満ちるシステム自動温度調整システムがある。
6)フィリング バルブは降ろし、ネック、フィリング バルブ移動および許可に触れるとき開き、満ち始める
それが満ちることを終わる場合のネック。
7)液体の供給は液体タンクを自動的に制御するために自動空気弁磁気液体レベルのスイッチを採用する。
8)注入口の刺激はフレームワークのドライブから得られ、ギヤを渡される
2)版を成っているSU AISI304の大きく平らな歯付き軸受けから回しなさい。
3)圧力機械弁は速い満ちる速度、衛生学の角のポケット、少数の密封の部品および精密な液体のレベル コントロールを用いる高度の外国の設計導入されない。全弁は304ステンレス鋼から成っている。
4)満ちるシステムにフィリング バルブをきれいにするために使用されるパイプラインおよび偽造品コップを洗浄するCIPの循環システムがある。このシステム
液体の管、液体タンクおよびフィリング バルブ等を効果的にきれいにすることができる。
5)これに満ちるシステム自動温度調整システムがある。
6)フィリング バルブは降ろし、ネック、フィリング バルブ移動および許可に触れるとき開き、満ち始める
それが満ちることを終わる場合のネック。
7)液体の供給は液体タンクを自動的に制御するために自動空気弁磁気液体レベルのスイッチを採用する。
8)注入口の刺激はフレームワークのドライブから得られ、ギヤを渡される
おおう部分
この単位は1台の機械に付き3台の最も高い正確度である、機械および製品品質が固定して動くことは重要である。次の通りねじで締まるふた締め機の特徴:
1)ねじで締まるおおう頭部(おおう質を保証できる主要な部品)、専門家は磁気鋼鉄の設計を改善するために、この改善よりよいおおう不完全な率およびねじで締まるおおう頭部のトルクを置き、調節すること容易の従来の特性を減らすことができる。
2)ねじで締まるおおう頭部は二重目的設計である;それはフラット キャップおよびスポーツの帽子のために適している。
3)逆の帽子を取り、逆に帽子の渡を防ぐことができる装置は帽子落ちるガイドで解決する。渡ること
帽子のローディング システムによって。
4)光電スイッチのグループは帽子落ちるガイドを選ばれる。機械はガイドに帽子がない場合停止する。
5) Aのびんの入口はねじで締まるふた締め機をスイッチを選ばれる検出する。
6)はそこに帽子落ちるガイドと帽子の版を突くこと間の接合箇所の帽子ロック シリンダーである。それは意識することを帽子に与えないことない。
8)回転式部品の高さの別のびんの高さのために合わせるために調節によって。
9)ねじで締まるふた締め機の刺激はフレームワークのドライブから得られ、ギヤを渡される。
1)ねじで締まるおおう頭部(おおう質を保証できる主要な部品)、専門家は磁気鋼鉄の設計を改善するために、この改善よりよいおおう不完全な率およびねじで締まるおおう頭部のトルクを置き、調節すること容易の従来の特性を減らすことができる。
2)ねじで締まるおおう頭部は二重目的設計である;それはフラット キャップおよびスポーツの帽子のために適している。
3)逆の帽子を取り、逆に帽子の渡を防ぐことができる装置は帽子落ちるガイドで解決する。渡ること
帽子のローディング システムによって。
4)光電スイッチのグループは帽子落ちるガイドを選ばれる。機械はガイドに帽子がない場合停止する。
5) Aのびんの入口はねじで締まるふた締め機をスイッチを選ばれる検出する。
6)はそこに帽子落ちるガイドと帽子の版を突くこと間の接合箇所の帽子ロック シリンダーである。それは意識することを帽子に与えないことない。
8)回転式部品の高さの別のびんの高さのために合わせるために調節によって。
9)ねじで締まるふた締め機の刺激はフレームワークのドライブから得られ、ギヤを渡される。
10) ねじで締まるふた締め機の主要な部品は中心を処理するデジタル制御によって処理される
変数
モデル
|

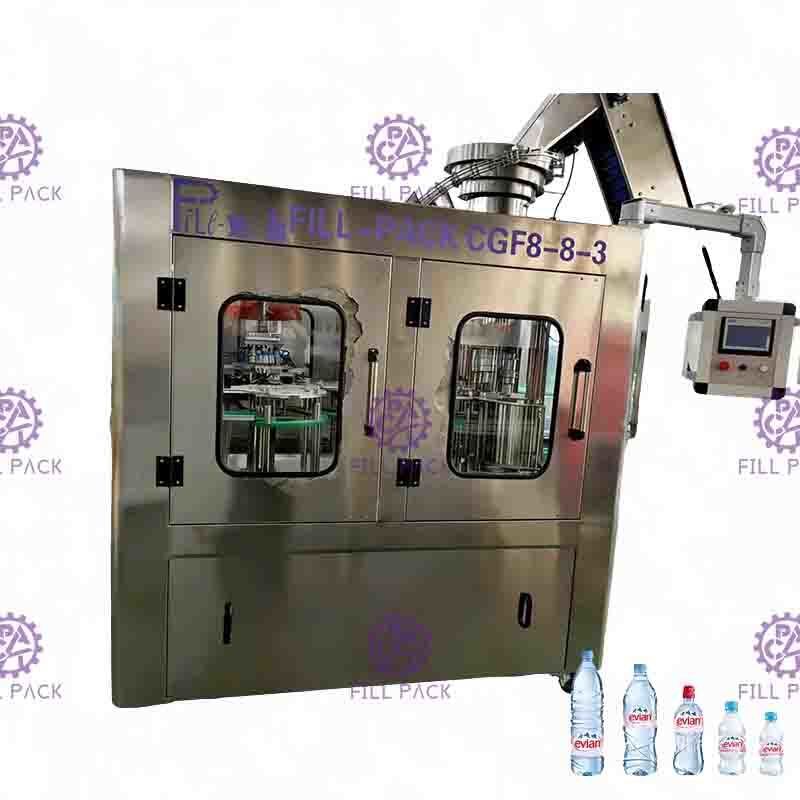

CGF 8-8-3
|
容量(B/H) (500ml)
|
2000-3000年
|
びんのサイズ
|
首:φ20-50mm;高さ:150-320mm
|
水圧
|
0.18-0.25Mpa
|
使用水量(kg/h)
|
1000
|
洗浄の場所
|
2
|
滴る場所
|
2
|
満ちる精密
|
<+1MM
|
空気圧
|
0.4Mpa
|
空気消費(mの³ /min)
|
0.3
|
力(kw)
|
4
|
重量(kg)
|
1500
|
次元(L*W*H) (mm)
|
1800*1500* 2300
|
電気評価力:
主要なモーター
|
1.5KW
|
空気コンベヤーの送風機
|
1.1KW
|
ポンプの洗浄
|
0.37KW
|
満ちるポンプ
|
0.55KW
|
モーターを分類する帽子
|
0.22KW
|
ベルト・コンベヤー モーター
|
0.37KW
|
合計
|
4.11KW
|
トランスデューサー
|
三菱
|
2.2K
|
タッチ画面
|
Easyview台湾
|
MT6070
|
PLC
|
三菱
|
FXIS-20MR
|
安定させた電圧供給
|
MingWei台湾
|
S-35-24
|
接触器
|
Schinder
|
CJX2-0910
|
アプローチ スイッチ
|
Autonics
|
PR18-8DN
|
空気スイッチ
|
Schinder
|
3P-D20
|
|
|
IP-C
|
