詳細情報 |
|||
| モデル: | TB-200S | 寸法(長さ*幅*高さ): | 4000*850*2100MM |
|---|---|---|---|
| ラベルの材料: | PVC、PET、OPS | 自動: | はい |
| 力: | 4kw | 主な材質: | ステンレス鋼 |
| キーワード: | ボトルシュリンクラベル貼付機 | 保証: | 12ヶ月 |
| ハイライト: | 産業分類システム,ステッカーの分類機械 |
||
製品の説明

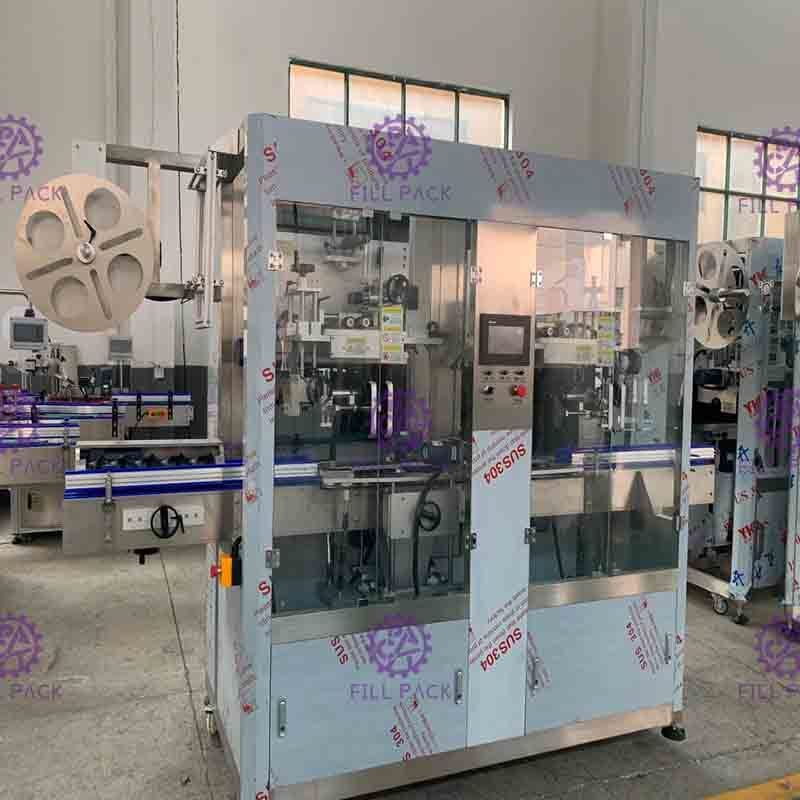

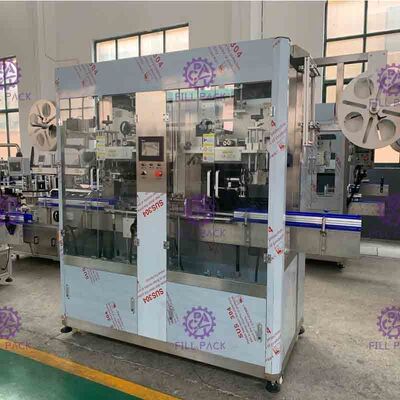

ダブルヘッドスリーブラベリングシステム付き全自動ボトルシュリンクラベリングマシン
製品説明
ボトルシュリンクラベリングマシンはステンレス鋼SUS304製です。フレームはシンプルで美しく、防水性があり、錆びません。清掃が容易です。特殊カッティングシステム:ホイッスルおよびコンボリュート技術を採用。ラベルカットは平坦で、バリがありません。ラベル位置設定により、スリーブの正確性が保証されます。モデルグループ設計、モジュール制御を採用。正確で高速なスリーブを実現します。高品質タッチ操作画面を採用し、指での操作を実現、簡単でショートカット。高自動包装機です。一人で操作可能、簡単な操作。包装材の交換が容易で、金型の交換は工具なしで手で簡単に行えます。平坦幅の制限内で、丸形でも角形でも、ガラスまたはプラスチックボトルに適用可能で、異なる形状のオブジェクトをパッケージ化できます。操作の安全性と安定性が向上し、人件費を節約できます。
![]()
作業プロセス:
![]()
クイック詳細:
ボトル本体の直径: ∮28mm-∮125mm
ラベルの長さ: 30mm-250mm
ラベルの厚さ: 0.035mm-0.045mm
ラベルの素材: PVC、PET、OPS
サイズ: L4000MM*W850MM*H2000MM
電力: 4KW
ボトルシュリンクラベリングマシンの主な構成表と機能:
|
名前 |
機能 |
|
材料提供グループ |
ラベルキャリア用モーターを提供 |
|
棚グループ |
ボリュームラベルデバイスをインストール |
|
プラットフォーム昇降グループ |
ボトルの形状に応じてホストの高さを自動調整 |
|
ブラシオフグループ |
カットされたラベルをボトルにブラッシング |
|
カッターグループ |
センターガイドピンに送られたラベルを切断 |
|
カッター制御グループ |
カッターの操作場所を制御 |
|
バックドライブグループ |
センターガイドピンのラベル用モーターを提供 |
|
フロントドライブ調整グループ |
センターガイドピンを掴む |
|
電気アイグループのフレーム |
ラベルの最適な切断位置を調整 |
|
ボトル照明検出グループの電気アイ |
ボトル本体のスリーブラベリング位置を調整 |
|
ヘアブラシグループ |
正しくスリーブできないラベルを右の位置にブラッシング |
|
ボトル位置決めグループ |
ボトルを安定させ、スリーブラベリング位置を制御 |
|
センターガイドピングループ |
ボリュームラベルを分散させ、転送と切断を容易にする |
|
ボトル挿入ねじボルト |
スリーブラベリングを正確に行うために、ボトルを等間隔に分離 |
![]()
|
1. ボトル分離機構 |
2セット |
7. ラベルキャリア駆動機構 |
2セット |
|
2. ボトル位置決め機構 |
2セット |
8. カッター機構 |
2セット |
|
3. シングルマテリアル投入場所 |
2セット |
9. 同期ラベルブラシオフ機構 |
2セット |
|
4. 光ファイバー電気アイ制御 |
2セット |
10. 自動プラットフォーム昇降機構 |
2セット |
|
5. センターガイドピン |
2セット |
11. 操作制御パネルのマンマシンインターフェース
|
1セット |
|
6. シュリンクオーブン |
1セット |
12. ヘアブラシ |
2セット |
配送と支払い
配送:
ボトルデザインが確定後、25〜30営業日以内にボトルシュリンクラベリングマシンが製造されます。
支払い:
契約締結後5日以内に、販売者の請求書に対してT/T預金30%。出荷前にT/T残高70%。
![]()
当社のサービス
1.設置と調整
機器が顧客のサイトに到着した後、顧客は開梱と配置図に従った機器の配置を担当します。そして、当社の設置・調整技術者の指導の下で行います。スタッフの費用は最終的に決定されます。
2.トレーニング
- 当社はユーザーへの技術トレーニングの提供を担当します。トレーニング内容は、機器の構造とメンテナンス、機器の制御と操作を含みます。トレーニングを通じて、ユーザーの技術スタッフは、操作とメンテナンスのスキルを習得し、一般的なトラブルを時間内に処理できるようになります。指導のために資格のある技術スタッフを任命します。
- 購入者は当社にスタッフを派遣して学習することができます。
3.品質保証
- 当社は、提供する商品は新品であり、中古ではなく、最新のデザインと適切な素材で作られていることを保証し、機器の仕様が契約と一致することを保証します。
- 設置と試運転の正しい指導により、5日以内に生産ラインが製品の技術的性能指標を達成することを保証します。
- 当社は、当社の設計、技術、製造、設置、調整、材料の欠陥などによって引き起こされた生産ラインの故障と損害に対して責任を負います。これらはすべて当社の責任です。
- 保証期間は生産ラインの受入検査後12ヶ月です。顧客の工場にある納入機器と契約上の機器との間に差異がある場合、ユーザーは保証期間内に当社の会社に補償を請求するために、検査書を法務部門に提出する権利があります。
![]()
