詳細情報 |
|||
| 寸法(長さ*幅*高さ): | 4000*2250*2500 mm | 重さ: | 7200kg |
|---|---|---|---|
| 力: | 7.5kw | 容量: | 10000-15000BPH |
| 適したびんのサイズ: | 0.3-2Lペットびん | コントロール: | タッチスクリーン付きPLC制御 |
| 充填ヘッド: | 40の頭部 | キーワード: | 炭酸水の充填機 |
| 正味重量: | 200-2000ml | 適したびんのサイズ: | H:170-320mmの直径:50-100mm |
| ハイライト: | 機械を作る清涼飲料,機械を作るソーダ |
||
製品の説明
★1、PETボトルはスクリューで分離され、順番にボトル洗浄機構に入ります。ボトル口をクランプすることで、ボトルは180度反転し、ボトル口を下にして、ボトルの内外をスプレー洗浄します。すすぎに使用する水は純水です。

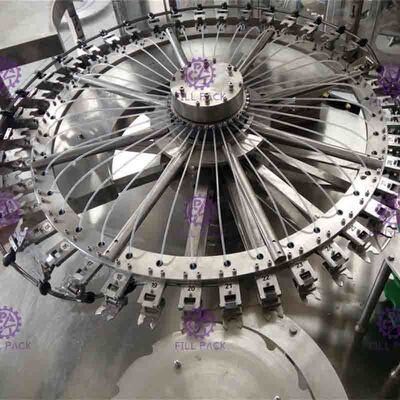

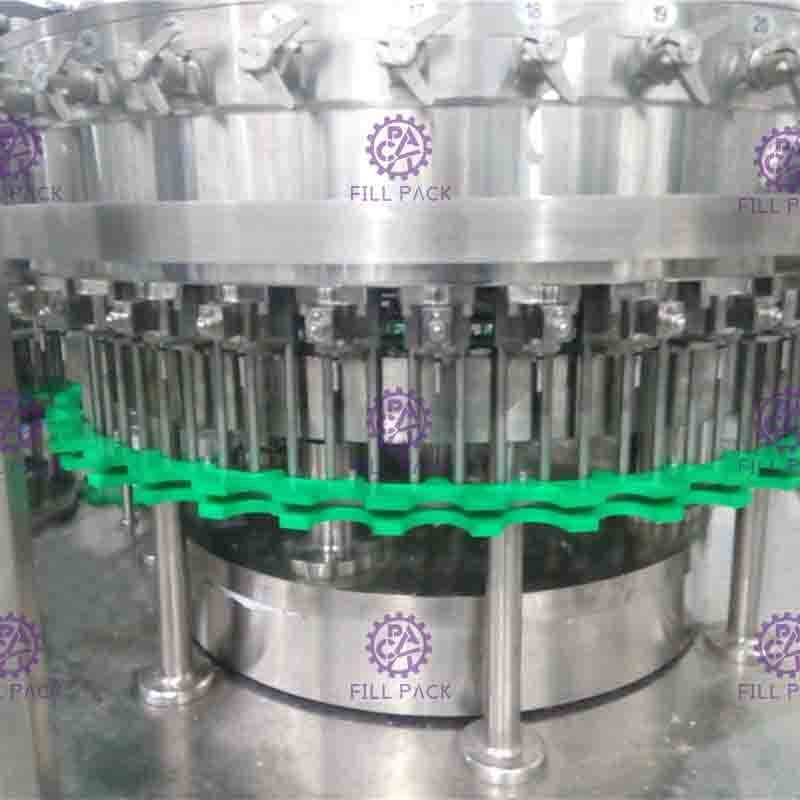

★2、次にバランス圧充填機構に入ります。ボトルはリフティング機構でゆっくりと上昇します。バランス充填バルブ下のシーリングワッシャーに密着した後、等圧シリンダー上部に取り付けられたフォークが作動します。この時、ボトル内のガスが充填されます。
★3、シーリング部分。キャッピング機構全体は円筒形です。スピンドルの中心に従って360度回転します。ボトルは自動的にキャッピングされ、キャッピング機構に入ります。
>>>当社の機械には多くの特徴があります:
★1、システムがシンプル：一体型テーブルボードを採用し、構造が堅牢で、洗浄・清掃が容易で、メンテナンスが容易で、機械のメンテナンスがより便利でシンプルです。
★2、充填工程でのボトルの正確な位置合わせ：ユニークな充填とクランプ口、センタリングカバーのプリカバー機能により、ボトル口と充填バルブ口間の正確なシーリングを保証し、漏れ現象を排除し、完成品の損失を真に削減します。
★3、正確なレベル制御：充填シリンダー内のレベルはプローブレベルメーターによって決定され、吸気管の吸気は可変信号によって自動的に制御され、充填プロセス全体でシリンダー内のレベルが一貫していることを保証します。
★4、正確な速度調整：高度なモーター周波数変調制御技術を使用して、機械の速度調整を開始時および生産時に正確かつ安定させ、充填速度をデジタル表示します。機械全体はPCプログラムによって制御され、自動化の度合いが高いです。
★5、構造衛生：飲料に接触するすべての部品は高品質のステンレス鋼で作られており、すべての液体およびガスパイプは内外が研磨されており、飲料に接触するすべてのシールは食品グレードのニトリルゴムまたはシリコーンゴムで作られており、衛生要件を満たしています。
★6、キャッピングマシンの構造は先進的です：キャッピングヘッドは磁気キャッピングを採用し、異なるキャップに応じて必要なトルクを調整し、さまざまな種類のプラスチックキャップに適しています。キャッピングマシンは歯形装置を採用し、下部キャップスライドウェイにはキャップ検出装置が装備されており、バックキャップがなく、キャッピングされていないボトルがないことを保証します。
★7、ボトルタイプの変更が便利かつ迅速：変更部品にはクイックオープン構造を採用し、ボトルタイプの迅速かつ便利な変更は、さまざまな仕様のPETボトルに適しています。
|
DCGF40-40-12の技術パラメータ
|
||||||
|
充填精度
|
≤+/-1mm(液面)
|
|||||
|
充填圧力
|
≤0.4MPa
|
|||||
|
PETボトル仕様
|
(ボトル径)50-115mm (高さ)160-320mm
|
|||||
|
適合キャップ形状
|
プラスチックまたはその他の素材のスクリューキャップ
|
|||||
|
充填温度
|
0℃〜5℃
|
|||||
|
|
||||||
|
当社のプラスチックボトル炭酸充填機ファミリー
あなたにぴったりのものがきっとあります
|
||||||
|
モデル
|
すすぎ充填キャッピングヘッド
|
容量(BPH)
|
電力(kw)
|
重量(Kg)
|
寸法(mm)
|
|
|
DCGF12-12-4
|
12/12/4
|
2000-3000
|
4.4
|
2500
|
2250*1650*2250
|
|
|
DCGF18-18-6
|
18/18/6
|
3000-5000
|
5.2
|
3500
|
2600*1965*2250
|
|
|
DCGF24-24-8
|
24/24/8
|
5000-7000
|
6.2
|
4500
|
2980*2200*2250
|
|
|
DCGF32-32-10
|
32/32/10
|
7000-10000
|
6.2
|
6000
|
3880*2200*2250
|
|
|
DCGF40-40-12
|
40/40/12
|
10000-15000
|
7.5
|
7200
|
4000*2250*2500
|
|
|
DCGF50-50-15
|
50/50/15
|
16000-20000
|
11
|
10000
|
5500*2250*2500
|
|
|
DCGF60-60-15
|
60/60/15
|
20000-24000
|
15
|
11500
|
6500*5500*2550
|
|
|
|
||||||
|
ガラス瓶炭酸充填機が必要な場合は、ウェブサイトでご確認ください。または、営業担当者に直接お問い合わせください。連絡先情報は「お問い合わせ」をご覧ください。
|
||||||
液体シリンダー

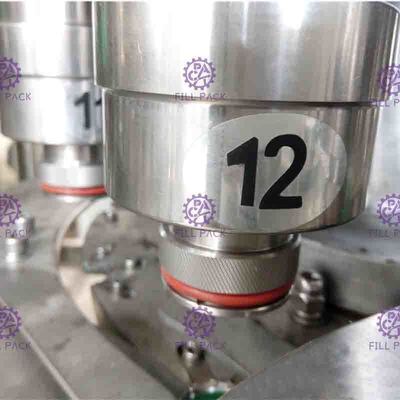

シリンダーが所定の位置に回転すると、充填バルブ上のバルブが開き、ボトルが膨張します。ボトル圧がある値に達すると、圧力によって充填バルブが開きます。ボトル内の圧力はシリンダー内の圧力と同じです。炭酸飲料は充填バルブを通ってボトルに流れ込み、ボトル内のガスも同様です。液体が戻り管の位置に達すると、排出できなくなり、液体が流れ落ちなくなります。したがって、戻り管をボトル口から離す位置を調整することで、充填レベルを調整できます。シリンダーが所定の位置に回転すると、充填バルブのフォークがノックダウンされ、吸気口が閉じられ、充填バルブ口も閉じられます。次に、充填バルブの排気口に触れ、ボトル口のガスが排出され、ボトル口の過剰な圧力を回避し、炭酸飲料がボトル口から噴出するのを防ぎます。
