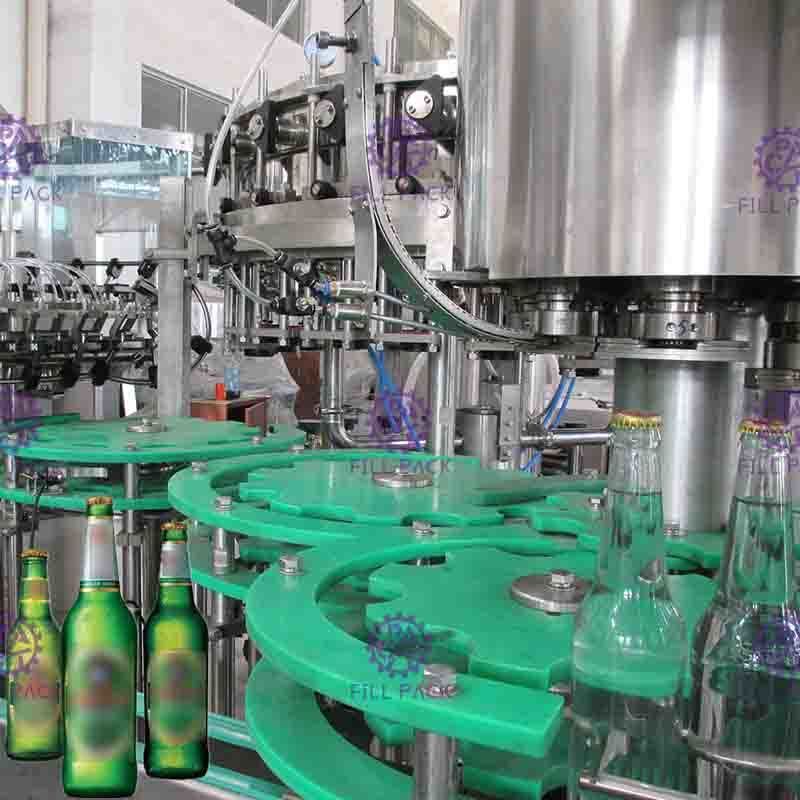

ビール瓶用リンス・充填・キャッピング機 3イン1、液体充填機


クイック詳細:

名称: ビール瓶用リンス・充填・キャッピング機 3イン1、液体充填機
材質: 食品グレードステンレス鋼
制御: PLC & タッチスクリーン制御
容量: 6000-8000bph
適合ボトル: ガラス瓶
ボトル容量: 0.25-2.5L
寸法:受注生産
機能: 洗浄・充填・キャッピング 3イン1
技術: ドイツ & 日本
アフターサービス:海外での機械サービスに対応可能なエンジニアを派遣します。


説明:

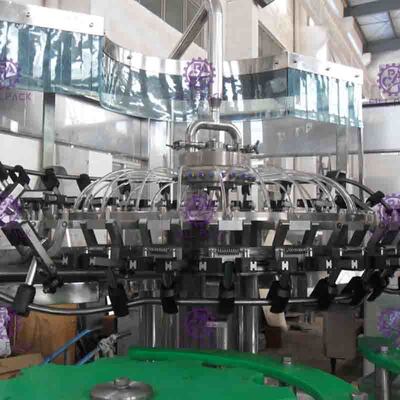

ボトルリンス部

この部分は、リフティング装置、主伝達装置、固定フレーム、クランプ装置、ディストリビューター、オープンクランプカム、オーバーターンカムなどで構成されています。
リフティング装置は、ボトルの高さに合わせて、回転テーブルと機械のクランプの高さを調整するために使用されます。その動力はリフティングレバーから供給されます。レバーが回転するとスクリューが回転し、回転テーブルが上昇します。
クランプがスターホイールと回転テーブルに回転すると、ボトルがクランプの中央に入り、オープンクランプカムがクリップクローを閉じ、回転クランプでボトルネックを挟みます。回転テーブルが回転すると、クランプピースはオーバーターンカムと一緒に回転し、ガイドカムはオーバーターンカムの周りを回転してボトルネックを180度反転させ、ボトル口が下向きになりスプレーノズルに直接向くと、スプレーノズル内のきれいな水がボトル内部に噴射され洗浄されます。排水され、180度下向きに反転してからスターホイールから排出されます。

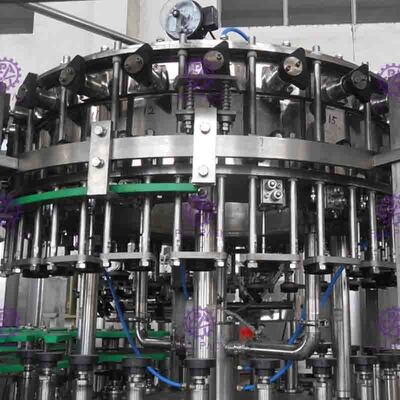

充填部

この自動ガラス瓶ビール充填機は、ビールの特性に合わせて特別に設計されており、充填部は二重予備真空引きするように設計されています。
充填部は、主液管、回転シリンダー軸受ベース、充填シリンダー支点ループ、ワインまたは炭酸飲料タンク、充填バルブ、充填シリンダーパイプ、制御ループ装置、昇降装置、ディストリビューター、高さ調整制御、泡発生アーム、真空システムなどで構成されています。
a. 一回目の真空引き
真空バルブステムを開き、ボトルと真空チャネルの間に経路を形成します。ボトル内の空気はこのチャネルを通ってボトルから排出され、ボトル内に真空が形成されます。所定の時間に達した後、真空バルブが閉じられ、完了します。
b. ガス注入
充填バルブを開き、ボトルとガスチャネルの間に経路を形成します。ガスはこのチャネルを通ってボトルに充填され、ワインタンク内のガス圧力がビールタンクの圧力と等しくなるまで充填されます。
c. 二回目の真空引き
ボトルにガスが注入された後、ボトルネックの上部に少量の空気が集中します。二回目の真空引きにより、この残存空気部分が除去され、充填作業に適したわずかな真空状態が生成されます。
d. ビール充填
液体バルブを開き、ボトルとビールタンクの間に経路を形成します。このチャネルから材料がボトルに供給され、同時にボトル内のCO2は空気戻りパイプを通って同じ速度でビールタンクに戻ります。ボトル内の圧縮CO2は、ボトル内の材料が空気戻りパイプを越えて上昇し、圧力バランスが形成されるまで、材料の継続的な供給をシールします。
e. バルブを閉じる
ボトルが充填完了し、長時間静止した後、リカーバルブとエア充填バルブを閉じ、ワインタンクとボトルの間の経路を遮断します。
f. 空気排出
排出バルブを開き、ボトルと空気の間に経路を形成します。ボトル内の圧力はこのチャネルを通って解放され、ボトルが充填部分から分離するまで完全に解放されません。
g. 残留液の吹き飛ばし
充填部分がボトル出口とボトル入口のスターホイールの間にあるとき、ガス充填バルブを開き、所定の時間に達した後閉じます。これにより、ボトル内のガスが残留液を吹き飛ばします。

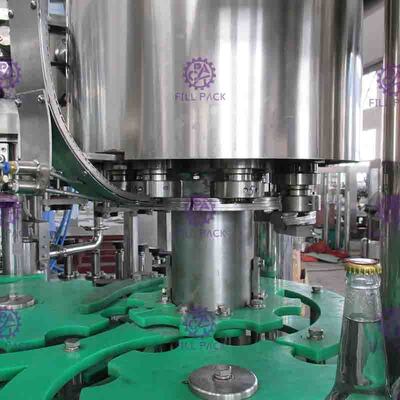

キャッピング部

キャッピング機は、キャップホルダー、キャッピングスライドウェイ、キャッピングアッパー部、キャッピングロワー部、昇降部、アンチサーキュリングコラムで構成されています。
キャッピングノズルの上下移動は、固定されたキャッピングカムによって駆動されます。スクリューキャップまたはクラウンキャップ（1台の機械で1種類のキャッピング部のみ使用可能）は、キャップコンテナ内のミキサーによってキャップスライドウェイに送られ、その後キャッピングノズルのキャッピングモールドにスライドします。キャッピングノズルは動力によって駆動され、円を描いて移動します。キャッピングノズルは、各円周で一度上下に移動します。キャッピング機の固定された上部に取り付けられたカムが、キャッピングノズルの上下移動を制御します。
ボトルが充填機から搬送された後、キャッピングノズルにはボトルキャップが供給されています。キャッピングノズルは、カムガイドウェイによってキャッピングプラットフォームの下のボトルに向かって下降し、その後、ダンピングリングの助けを借りてボトルキャップが取り付けられます。


仕様:





競争優位性:

1. システム全体に1年間の保証
2. 機器の無料設置とデバッグ
3. 1年後、機械のメンテナンスをサポートし、付属品は原価で提供します
4. 3年ごとに、機械の無料オーバーホール（労働力）をサポートします
5. インターンシップサービスを提供し、オペレーターとメカニックのトレーニングを支援します
6. 無料の生産技術とプロセス構成
7. 生産ライン、ワークショップの設計を支援し、ターンキープロジェクトを提供します
