5000BPH Monoblockの自動熱い充填機のプラスチックびんのフルーツのオレンジ ジュースの満ち、おおう機械装置

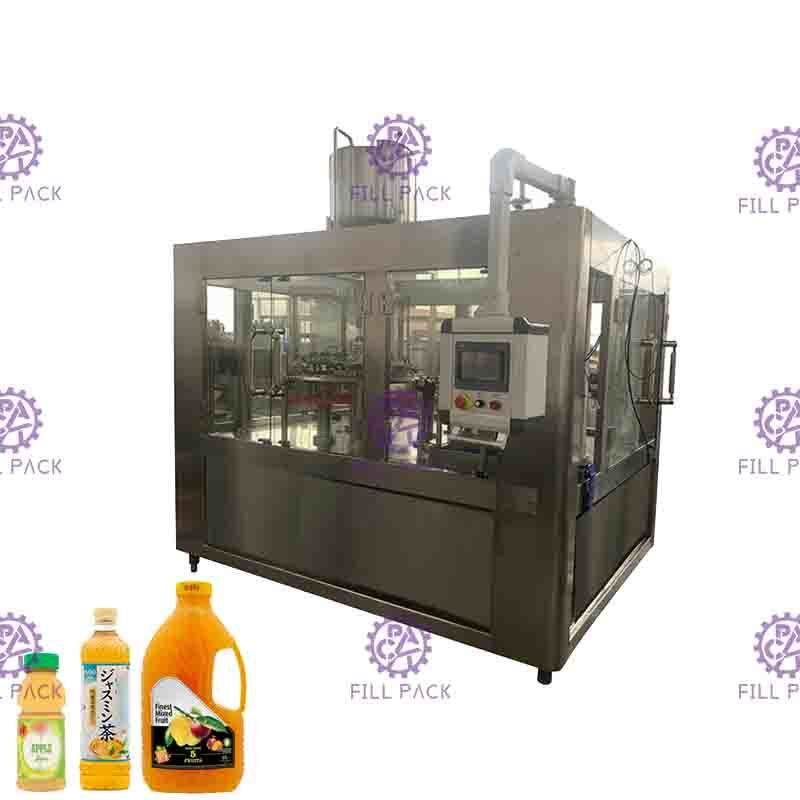

CGF18-18-6 自動 5000BPH モノブロック 3イン1 プラスチックボトル オレンジジュースボトル充填・密封機工場

85℃以上の熱充填の目的は、防腐剤入りのジュースのためです。殺菌済みのボトルに低温殺菌ジュースを充填することで、ジュースの自然な風味を保つための保証がさらに高まります。充填からキャッピングまで、ボトル、キャップを含め、クラス100の無菌室に設置する必要があります。

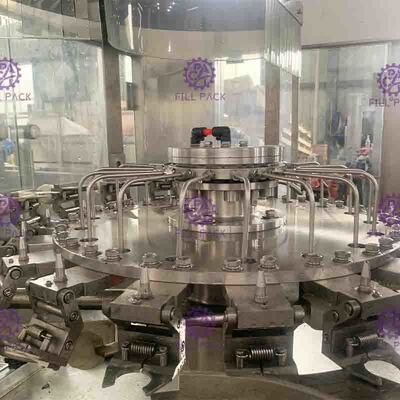

リンス部

1. 下部フレーム、伝達部品、特殊素材で作る必要がある一部の部品を除き、その他のスペアパーツはステンレス鋼304製です。

2. ローラーベアリングはステンレス鋼製、シーリングリングはEPDM素材製、プラスチックはUMPE製です。

3. グリッパーはステンレス鋼製で、ボトルネックを保持する位置もステンレス鋼製です。従来のゴム製グリッパーと比較して、はるかに衛生的で耐久性があり、クイックウェア部品がなく、ボトルネックのネジ部分はゴム製グリッパーによる汚染を避けることができます。

4. グリッパーには高効率スプレーノズルが装備されており、ボトルの内壁の任意の場所に展開でき、リンス水を節約できます。スプレーノズル上部には水漏れを防ぐカバーがあり、ノズル下部には調整可能なリサイクルスロットとリサイクルパイプがあります。

5. リンス時間は4秒間保証できます。

6. 回転部品の高さを調整することで、異なるボトルの高さに対応できます。

7. モーションは、ギアを介してフレームワーク内の駆動システムから供給されます。

8. リンス水の供給は電磁弁で制御されます。

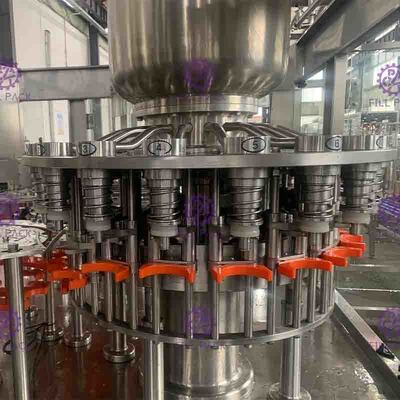

充填部

1) このフィラーは、海外から導入された先進技術を消化吸収した上で開発されたもので、国際的な先進レベルにあります。主に高温飲料の充填に使用されます。構造が先進的で、性能が安定しており、操作が安全で、メンテナンスが容易で、生産効率が高く、速度は無限に調整可能です。このフィラーは、中小規模の飲料工場にとって理想的な選択肢です。

2) ボトルはコンベアでフィラーに運ばれ、ダイアプレートが各ボトルを回転させて、保持クランプで掴みます。モーターの駆動エネルギーにより、保持クランプは主軸として上下し、クランプがボトルを保持すると、ボトル口に密着するように上昇し、充填ヘッドに押し付けます。同時に、充填バルブが開いて充填を開始します。ボトル口が充填ヘッドを離れると、充填が停止します。

3) 機械全体はSUS304製です。充填ヘッドはスプリングタイプでデッドアングルがなく、液だれしません。清掃とメンテナンスが容易です。保持クランプモデルは、同じボトルネックを持つすべてのボトルに適しており、ボトル形状と容量の変更が容易です。充填バルブにはCIPリンスカップがセットされています。

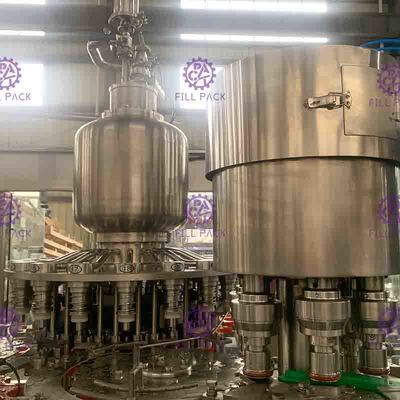

キャッピング部

このユニットは3イン1機の精度が最も高く、機械の安定した稼働と製品の品質にとって重要です。

1) フランスの「ZALKIN」と呼ばれる最も先進的なキャップシーリング技術を導入しました。上海交通大学の電気機械工学および機械工学研究所の専門家の協力を得て、成功裏に設計しました。例えば：I) スクリューキャッピングヘッドカム（機械の安定した稼働を保証する主要部品）は、「ZALKIN」技術を採用しながら、専門家がダイナミクスとキネマティクスに焦点を当てて機械の信頼性と安定性を向上させました。II) スクリューキャッピングヘッド（キャッピング品質を保証する主要部品）

2) スクリューキャッピングヘッドはデュアルパーパス設計で、フラットキャップとスポーツキャップの両方に適しています。

3) 逆さまのキャップを取り除き、逆さまのキャップが通過するのを防ぐ装置が、キャップ落下ガイドに設置されています。

4) キャップ落下ガイドには一連の光電スイッチが設置されています。ガイドにキャップがない場合、機械は停止します。

5) スクリューキャッパーにはボトル入口検出スイッチが設置されています。

6) ボトルネックのネジ部分に残った製品をリンスするために、遷移ポッキングホイールと充填部分の間に無菌ノズルがあります。

7) キャップ落下ガイドとポッキングキャッププレートの接合部には、キャップロックシリンダーがあります。供給なしではキャップなしを実現します。

8) 回転部品の高さを調整することで、異なるボトルの高さに対応できます。

9) スクリューキャッパーのモーションは、フレームワーク内の駆動システムから供給され、ギアを介して伝達されます。

10) スクリューキャッパーの主要部品は、デジタル制御加工センターで加工されています。

電気機器:

パラメータ
