詳細情報 |
|||
| 電圧: | 380V 50HZ | 音量: | 18.9 L |
|---|---|---|---|
| 充填ヘッド: | 3 | 材料: | SUS304 |
| バレルサイズ: | 270×490mm | 寸法(長さ*幅*高さ): | 5000mm*2000mm*1800mm |
| ガス圧: | 0.4～0.6MPa | ガス消費量: | 0.8m3/min |
| ハイライト: | フル オートマチックの5ガロン水充填機,5ガロン水充填機450BPH,5ガロン水充填機20リットル |
||
製品の説明

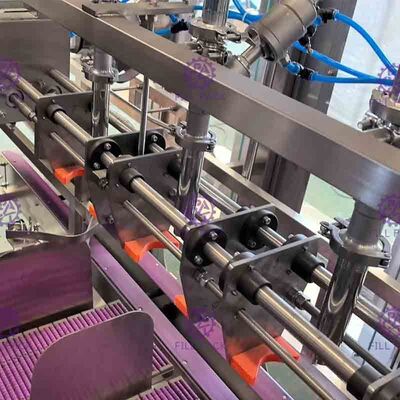

450BPH 全自動 20 リットルバレル飲料 5 ガロン水充填機 18.9L 水生産ライン
1.1 自動デキャッパーおよびデキャッピングヘッド
この機械はシリンダー駆動、PLC 制御で、バレルチェックによる自動作業です。
デキャッピングヘッドはクローデバイスとシリンダーで構成されており、デキャッピングヘッドの位置は上下に移動でき、クローデバイスは異なるキャップに適応するようにわずかに調整できます。
ガロンボトルが機械に入ると、デキャッピングヘッドが下降し、クローデバイスがバレルキャップの側面をしっかりと掴み、バレルを持ち上げてキャップを取り外します。キャップが取り外されると、コンプレッサーエアがキャップをホッパーに吹き込み、クライアント自身のホルダーに落下させます。
クローの圧力はキャップを保護するように調整されています。
寸法: 600*600*2000mm
重量: 80kg
1.2 モノブロックリンサー・フィラー・キャッパー
機械は完全にブロックされており、水の漏れを停止します。ガロンボトルが洗浄位置に送られると、シリンダーが 3 本のボトルを停止させ、ブラシと固定バーで固定します。水がポンプで送られ、ボトル本体に噴射され、ボトルはブラシと一緒に回転します。ボトルはブラシと水の機能で洗浄されます。
エアコンプレッサーは不要で、生産とメンテナンスが容易です。
パラメータ:
ブラシ数量: 4個*2
寸法: 1200*1100*1750mm
重量: 300KG
電力: 0.55KW
リサイクル水タンクサイズ: 600*550*550mm

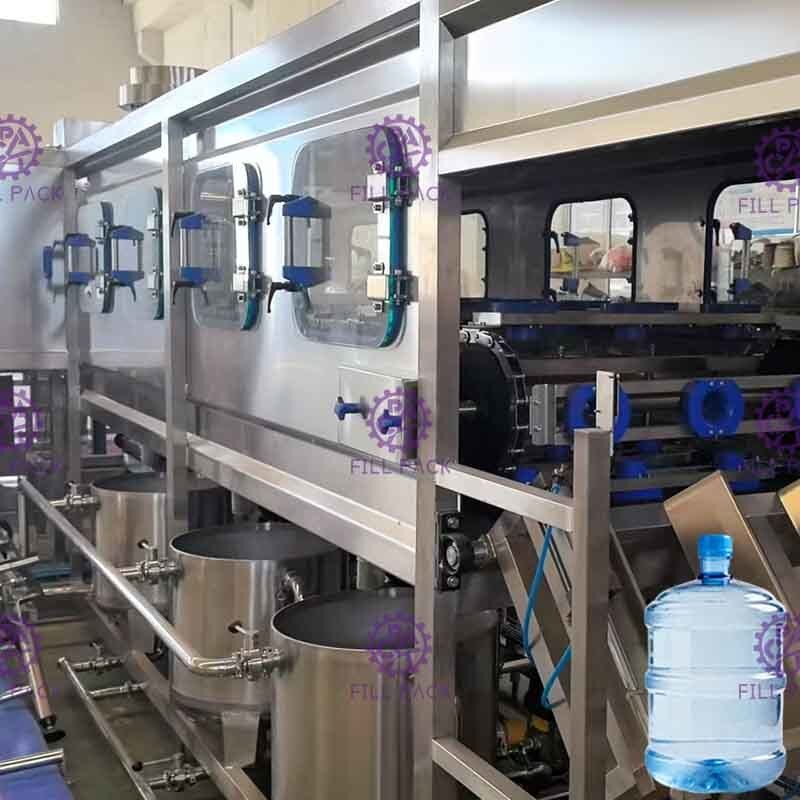

1.3 自動ボトルローディング付きウォッシャー/フィラー/キャッパー
この機械は、洗浄、充填、キャッピングを統合しています。バレルウォーターを生産するための理想的な機械です。機械全体がステンレス鋼 304 シェルを使用しており、錆びにくく、簡単に洗浄できます。主要な電気部品はすべてブランド品です。エアチャンネルシステムは Air TAC ブランドの製品を使用しています。機械はコンパクトな構造で、小さなスペースしか占有せず、作業効率は高いです。
機械のセットアップには床ネジのプラグは不要です。ケースを取り外した後、機械を平らな床に置き、スタンドの高さを調整し、すべてのスタンド圧力を均等に調整します。機械が正常にセットアップされたら、給水管、排水管、電源、エアパワーを接続します。
作業プロセス:
バレル充填ユニットは 3 つのステップに分けることができます: 洗浄、充填、キャッピング、合計 16 の作業ステーション。
1、2 消毒洗浄ステーション
2、1 ドリップステーション
3、2 還水ステーション
4、2 純水ステーション
5、1 ドリップステーション
片側 8 ステーション、両側 16 ステーション
作業プロセスは以下の通りです:
1. 空のボトルはチェーンとボトルホルダーを通して洗浄および消毒ステーションに入ります。
(洗浄ボトルは 8 ステーションを通過します) 洗浄プロセスは 4 つのステップに分かれます: 1、温アルカリ水洗浄 2、チメロサル洗浄; 3、きれいな水洗浄、4、純水洗浄。各洗浄ステップは 8 秒に設定され、洗浄後、10 秒のドリップ時間があります。駆動モーターが空のボトルで実行され、チェーン上のセンサーを備えた位置決め誘導ゾーンに入ると、位置決めセンサーが駆動モーターを停止させる信号を送信し、同時にリンスボトル水ポンプが作動してフラッシングと消毒作業を実行します (フラッシング時間は PLC プログラム設定で制御されます)。
2. リンス後、リンスされた空のボトルはボトル洗浄駆動機構によって輸送され、ボトルプッシュラックに落下します。ボトルプッシュシリンダーが空のボトルを充填位置に押し出し、充填ノズルが水ボトル口に揃えられるようにします。水がフラッシュされた後、充填ポンプが充填を開始します。(充填時間はユーザーがニーズに応じて調整します)
3. 充填が完了すると、PLC が制御信号を発信し、充填電磁弁が閉じられ、充填が停止します。充填が完了した後、充填された水ボトルは次の水ボトルによってキャッピングエリアのカバーに送られ、グランドエリアに送られます。キャッピングシリンダーがキャッピングデバイスを駆動してキャップをしっかりと押します。この時点で、洗浄灌漑サイクルが完了します。
パラメータ:
シリンダー: Air tech-台湾
電磁弁: Air tech-台湾

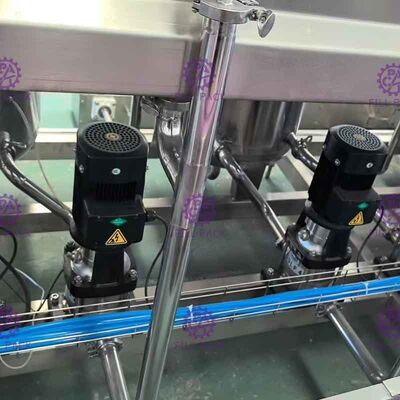

ライジングポンプ-充填ポンプ: 南方
PLC: 三菱 日本
材質: SUS304
電力: 5KW
寸法: 5000*2000*1800mm
重量: 800kg
