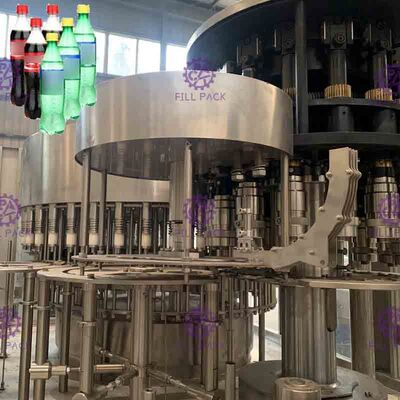

3本ねじ帽子が付いている1本の一体鋳造の炭酸飲み物満ちるおおう機械プラスチックびんに付き
商品の詳細:
| 起源の場所: | 張家港市、中国 |
| ブランド名: | FILLPACK |
| 証明: | CE/ISO9001 |
| モデル番号: | DCGF12-12-4/DCGF18-18-6/DCGF24-24-8/DCGF32-32-10/DCGF40-40-12/DCGF50-50-15/DCGF60-60-15 |
お支払配送条件:
| 最小注文数量: | 1セット |
|---|---|
| 価格: | 19000USD |
| パッケージの詳細: | 木の場合 |
| 受渡し時間: | 沈殿物の後の25仕事日 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム |
| 供給の能力: | 1ヶ月あたりの20セット |
|
詳細情報 |
|||
| 機械能力: | 3000-18000BPH | ボトルタイプ: | ペットボトル |
|---|---|---|---|
| 充填材: | 炭酸清涼飲料 | 充填ヘッド: | 12/18/24/32/40/50/60 |
| キャッピングヘッド: | 4/6/8/10/12/15 | 充填温度: | ≤4℃ |
| 圧縮空気圧力: | 0.7MPa | 寸法: | 2800*2150*2200mm |
| 電圧: | 380V/220V 50Hz | 重さ: | 4500 kg |
| ハイライト: | 一体鋳造の炭酸飲み物の充填機,3000BPHは飲み物の充填機を炭酸塩化した,0.7 Mpaは飲み物の充填機を炭酸塩化した |
||
製品の説明
3 in 1 モノブロック プラスチックボトル 炭酸飲料 詰め込み 蓋 機械 螺旋蓋 ソーダ 水 ソフトドリンク
>>>生産ラインの概要:
この装置は,炭酸飲料の生産に使用されます.洗浄,詰め込み,蓋は1台のマシンに統合されています.設計には日本とドイツの最先端技術が使用されています.スプリング クランプ は,ボトル 洗浄 プロセス で 用い られ ます. 空っぽのボトルは,輸送レールに沿って180~回回転することができます.内部と外部洗浄が2回あります.ボトル洗浄の効率は高いです.固定液体表面充填が使用されます. 充填は迅速で,液体の量は正確に制御され,落としや漏れは避けられます. バルブ開口装置:装置は空気シリンダーで構成されています.電磁逆転弁と信号検出要素近くスイッチ信号で検出されます. 同時に,電磁逆バルブアクションを行う, オープンバルブシリンダーはトリガーされます.充填バルブを開ける充填液体タンクのバルブ棒を引き戻し,充填バルブが開かないようにし,タンク内のCO2の放出を避ける.バルブ閉塞装置と排気カムバルブ閉塞装置は,満たす後に強制的に,制御バランブ棒を閉じた位置に,空気注入バランブと液体バランブを同時に閉じて,それから排気キャムで排気バランブ棒を押して,ボトル内のCO2バルブからボトルバブルを防ぐ液体レバーは制御が簡単です.すべての構造はSUS304で作られています.磁気トルクは,スクリューキャピングに使用されます. スクロールキャピングの電力はステップなしで調整できます. スクロールキャピングの電力は固定されることもできます. キャップは損傷しません.キャピングは信頼性があります.人と機械のインターフェースとしてタッチスクリーンでPLCによって制御されています貯蔵タンク内の飲み物の量は自動的に制御できます. ボトルがないとき,詰め込みと蓋は自動的に停止されます.瓶が間違って詰められている場合や蓋が利用できない場合周波数変更技術を使用して,動作速度を眠らずに調整します.生産能力はデジタルで表示され,簡単に調整できます.
洗浄部分
(1) ダウンフレーム,トランスミッション部品および特殊材料でなければならない部分を除く.その他のスペアパーツは,不oxidable鋼304で作られています.
2) ローラーベアリングは不oxidable steelで,シールリングはEPDMで,プラスチックはUMPEでできています.
3)グリッパーは不?? 鋼製で,ボトルネックを保持する位置も不?? 鋼製で,伝統的なゴムグリッパーと比較して,それは多くの衛生,耐久性,快く磨けるパーツは無い,ボトルネックのスクリューパーツがゴムグリッパーで汚染されないようにします.
4) 高効率のスプレーノズルで装備されたグリッパー,それはボトル内壁の任意の位置に展開することができ,洗浄水を節約することができます.水の溢れを防ぐことができるスプレーノズルの上にはカバーがあります(5) 洗浄時間は4秒保証できます.
6) ボトルの高さに合わせて回転部品の高さを調整する.
7) 動機は,ギアを通過するフレーム内の駆動システムから導かれる.
8) 洗浄水の供給は電磁弁で制御されます.

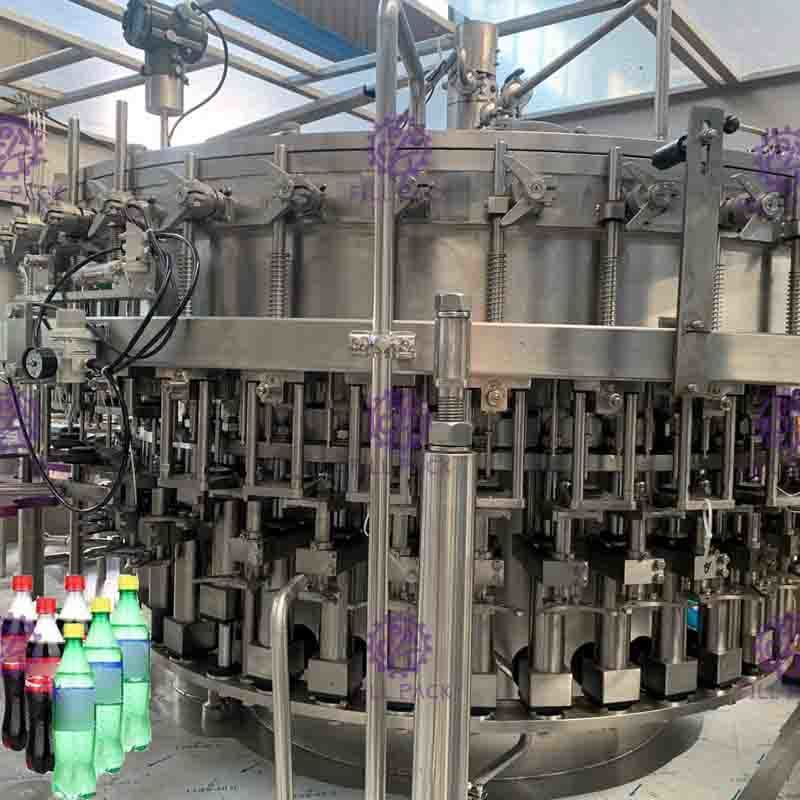

詰め物
1充填弁はイソバー機械のバルブを使用します 高速で大きな流れで 高精度な充填弁で 充填速度が速い液体レベルは安定しています
2主なドライブはギアドライブを採用します 独立,高効率,小さなノイズ,長い寿命,メンテナンスフリー,トランスデューサーは,メインモーター速度を制御することができます.活動地域全体エンジンのベースは不老鋼で 炭素鋼を含んでいます
3ガイドボトルシステム,シンプルな構造,ボトルスタイルに応じて変更することができます.
4瓶も詰め物もない
5機械全体がPLCで自動制御できます.
6液体のレベルは,空気の回路が切断され,液体の流れが停止すると,満たしパイプの長さを変更すると,満たしレバーの高さを変更することができます.
7レベルの高さは調整可能で 南京から買った 中国最高のバルブです
8機械の重要な部品と電気要素は輸入ブランドです.
9. The rod of the exhaust valve is pushed by the exhaust cam to gradually discharge the remaining compressed air from the upper part of the bottle into the atmosphere to ensure no foaming when the bottle is removed from the filling valve.
10.このシステムは,液体パイプ,液体タンク,充填バルブなどを効果的に清掃することができます.
蓋の部分
この装置は,3 in 1 マシンの最も高い精度であり,機械が安定して動作し,製品の品質が重要です.
1) カッピングヘッドをスクリューリング (カッピング品質を保証できる主要部品),専門家が磁気鋼の設計を改善するより良くキャピングの欠陥率を削減し,設定し,キャピングヘッドのトルクを調整する簡単な伝統的な性格.
2) スクリップキャピングヘッドは二重目的設計で,フラットキャップとスポーツキャップに適しています.
3) 逆蓋を外して逆蓋を通過するのを防ぐ装置は,蓋の落下ガイドに固定されます.蓋の負荷システムを通過します.
4) 照明スイッチのグループがキャップ落下ガイドに固定されています.ガイドにキャップがない場合,機械は停止します.
5) ボトルの入口検知スイッチをスクリューキャッパーに固定します.
6) キャップを落としたガイドとポッキングキャッププレートとの間の関節にはキャップロックシリンダーがあります.
7) 異なるボトルの高さに合わせて回転部品の高さを調整する.
8) スクロールキャッパのモチベーションは,フレーム内の駆動システムから導き出され,ギアによって送られます.
9) スクリューリングキャッパの主要部品はデジタル制御処理センターで処理されます.
パラメータ
|
モデル:
|
DCGF12-12-4
|
DCGF18-18-6
|
DCGF24-24-8
|
DCGF32-32-10
|
|
容量
|
0~3000BPH
|
0-5000BPH
|
0~7000BPH
|
0~9000BPH
|
|
適用可能なボトル:
|
PETボトル PETキャップ
|
|||
|
適用される詰め物含有量:
|
炭酸飲料/ガス水
|
|||
|
適用される充填範囲:
|
200から1500ml
|
|||
|
メインモーターの電源:
|
5KW
|
5.5KW
|
6.5KW
|
8KW
|
|
空気消費量:
|
160kg
|
200キロ
|
300キロ
|
500KG
|
|
洗浄圧:
|
0.2Mpa
|
|||
|
満たす温度:
|
≤4°C
|
|||
|
記入精度:
|
≤+2mm
|
|||
|
満たす圧力:
|
0.28Mpa
|
|||
|
圧縮気圧:
|
0.7Mpa
|
|||
|
材料:
|
カーソル-SUS304
|
|||
|
サイズ:
|
2200*1600*2200mm
|
2400*1900*2200mm
|
2800*2150*2200mm
|
3700*2800*2200mm
|
|
体重:
|
3000KG
|
3800KG
|
4500KG
|
5500KG
|
|
モデル:
|
DCGF40-40-12
|
DCGF50-50-15
|
DCGF60-60-15
|
|
容量
|
0〜12000BPH
|
0〜15000BPH
|
0〜18000BPH
|
|
適用可能なボトル:
|
PETボトル,PETキャップ
|
||
|
適用される詰め物含有量:
|
炭酸飲料/ガス水
|
||
|
適用される充填範囲:
|
200から1500ml
|
||
|
メインモーターの電源:
|
10KW
|
12.5KW
|
15KW
|
|
空気消費量:
|
600KG
|
900KG
|
1200KG
|
|
洗浄圧:
|
0.2Mpa
|
||
|
満たす温度:
|
≤4°C
|
||
|
記入精度:
|
≤+2mm
|
||
|
満たす圧力:
|
0.28Mpa
|
||
|
圧縮気圧:
|
0.7Mpa
|
||
|
材料:
|
カーソル-SUS304
|
||
|
サイズ:
|
4200*2850*2200mm
|
5400*4100*2200mm
|
5800*5300*2200mm
|
|
体重:
|
6100KG
|
7000KG
|
8500KG
|
適用:
