詳細情報 |
|||
| ボトルの容量: | 200ml-2000ml | 供給能力: | ペット円形か正方形のびん |
|---|---|---|---|
| 関数: | フル オートマチックに洗満たおおうこと | 電圧: | 380V 50HZ |
| 充填材: | 水 | 応用: | ミネラルウォーター生産ライン |
| 機械能力: | 3000BPH | 材料: | SUS304 |
| ハイライト: | ペットびんの満ちるおおう機械,500mlびんの満ちるおおう機械,3In1 Monoblockのびんの充填機 |
||
製品の説明

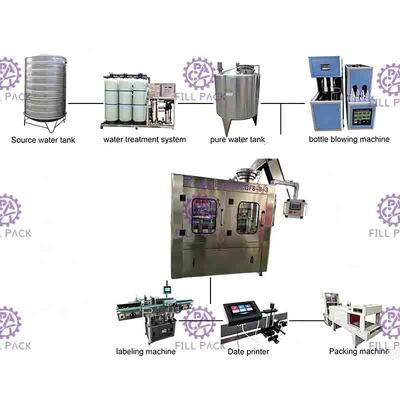

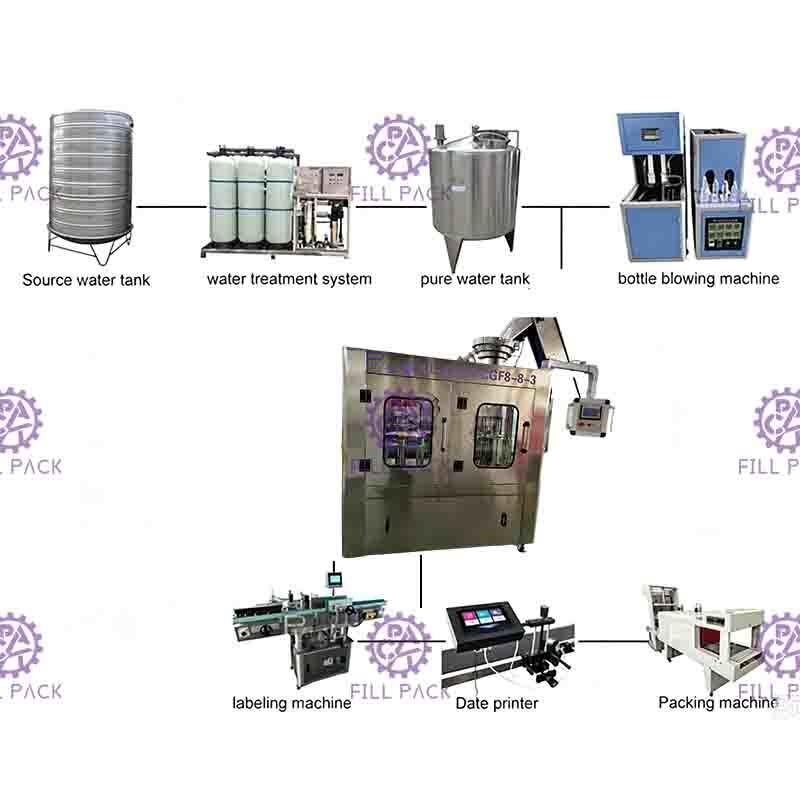

3イン1モノブロック 500ml/1L/2L PETボトルミネラルウォーター製造ライン リンス充填キャッピングマシン設備プラント
CGF8-8-3
製品容量: 3000BPH@500ml
- 製品の特徴 -
1. PET 3イン1リンス充填キャッピングマシンは、ポリエステルボトルに詰められた非炭酸飲料（ミネラルウォーター、純水）の製造に使用されます。洗浄、充填、キャッピングが1台のマシンに統合されています。
2. 設計には、日本とドイツの最先端技術が採用されています。重力固定液面充填が使用されています。充填は高速で、液量は正確に制御され、落下や漏れが回避されます。
2. 設計には、日本とドイツの最先端技術が採用されています。重力固定液面充填が使用されています。充填は高速で、液量は正確に制御され、落下や漏れが回避されます。
3. ボトル洗浄プロセスにはスプリングクランプが使用されます。空のボトルは、コンベヤレールに沿って180度回転させることができます。内部および外部洗浄が2回行われ、ボトルの洗浄効率は高いです。
4. スクリューキャッピングには磁気トルクが使用されます。スクリューキャッピングのパワーは無段階に調整できます。スクリューキャッピングのパワーも固定でき、キャップは損傷せず、キャッピングは信頼性があります。
5. マシン全体は、ヒューマンマシンインターフェースとしてタッチスクリーンを備えたPLCによって制御されます。貯蔵タンク内の飲料の量は自動的に制御できます。ボトルがない場合は、充填とキャッピングが自動的に停止します。ボトルが誤ってクランプされた場合やキャップがない場合は、マシンは自動的に停止できます。
6. 周波数変換技術を使用して、操作速度を無段階に調整します。生産能力はデジタル表示され、便利に調整できます。
-技術パラメータ-
モデル | CGF8-8-3 | 寸法 | 1800*1500*2300mm |
容量 | 3000BPH | ボトルタイプ | PETボトル |
充填範囲 | 200ml---2000ml | キャップタイプ | プラスチックスクリューキャップ |
電圧 | 220/380V | 適した用途 | 非炭酸水 |
洗浄部
1) ボトル投入方法は、エアコンベアとボトルダイヤルが直接接続されています。
2) すべて304ステンレススチール製リンスヘッド、水噴霧スタイル注入設計で、より節水でよりクリーンです。
3) グリッパーには高効率スプレーノズルが装備されており、ボトルの内壁の任意の場所に展開でき、リンス水を節約できます。
4) リンス時間は4秒間保証できます。
3) グリッパーには高効率スプレーノズルが装備されており、ボトルの内壁の任意の場所に展開でき、リンス水を節約できます。
4) リンス時間は4秒間保証できます。
5) リンス水の供給は電磁弁で制御されます。
充填部
1) ドイツ製の耐腐食性メンテナンスフリーベアリングを採用し、充填による環境汚染を低減できます。
2) 回転プレートはSUS AISI304製で、大型フラット歯付きベアリングです。
3) 圧力機械バルブは、高速充填速度、衛生的なコーナーポケットなし、少数のシーリング部品、正確な液面制御を備えた高度な外国設計を導入しています。バルブ全体は304ステンレススチール製です。
4) 充填システムには、配管と洗浄用ダミーカップを洗浄するためのCIP循環システムがあります。このシステムは、液体パイプ、液体タンク、充填バルブなどを効果的に洗浄できます。
5) この充填システムには自動温度制御システムがあります。
6) 充填バルブは、ボトルネックに触れると開き充填を開始し、充填が完了するとボトルネックを離れて上昇します。
7) 液体の供給は、自動空気圧バルブ磁気液面スイッチを採用して液体タンクを自動的に制御します。
8) フィラーの動力は、フレームワーク内の駆動システムから供給され、ギアを介して伝達されます。
キャッピング部
このユニットは3イン1マシンの中で最も高い精度を持ち、マシンが安定して稼働し、製品の品質を確保するために重要です。
スクリューキャッパーの特徴は以下の通りです。
1) スクリューキャッピングヘッド（キャッピング品質を保証する主要部品）、専門家が磁石鋼の設計を改善しました。この改善により、キャッピングの不良率をより良く低減でき、スクリューキャッピングヘッドのトルクの設定と調整が容易という従来の特性があります。
2) スクリューキャッピングヘッドはデュアルパーパス設計です。フラットキャップとスポーツキャップの両方に適しています。
3) 逆さまのキャップを取り除き、逆さまのキャップの通過を防ぐデバイスが、キャップ落下ガイドに設置されています。キャップローディングシステムを通過します。
4) キャップ落下ガイドには一連の光電スイッチが設置されています。ガイドにキャップがない場合、マシンは停止します。
5) ボトル投入検出スイッチがスクリューキャッパーに設置されています。
6) キャップ落下ガイドとキャップ突き出しプレートの接合部には、キャップロックシリンダーがあります。供給なしでキャップなしを実現します。
8) 回転部品の高さを調整することで、異なるボトルの高さに対応できます。
9) スクリューキャッパーの動力は、フレームワーク内の駆動システムから供給され、ギアを介して伝達されます。
10) スクリューキャッパーの主要部品は、デジタル制御加工センターで加工されています。
補助
水処理システム
1. 自動化グレード: 自動 / 半自動
2. 容量: 毎時2000L。
3. 3つのプレフィルターの材質: SUS304 / FRP
4. メンブレンブランド: HYDECANME/DOW/GE OSMONICS/Saehan/Toray
5. オプション装置: 水タンク、ナトリウムイオン交換器、UV殺菌器、貯水タンク
6. 水ポンプ: NangFangポンプ

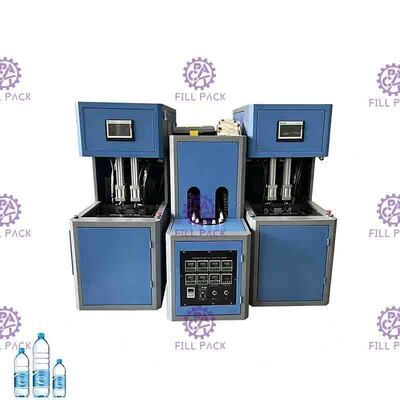

ボトルブロー成形機
FP-1200半自動ボトルブロー成形機は、10〜2000mlのPETプラスチック容器およびボトルの製造に適しています。炭酸飲料ボトル、ミネラルウォーター、炭酸飲料ボトル、農薬ボトル、オイルボトル、化粧品、広口ボトルなどの製造に広く使用されています。
コードプリンター
コードプリンターは主に日付をコードします。ハンドヘルドインクジェットプリンター、高解像度インクジェットプリンター、レーザーコードプリンターなど、あらゆる種類のコード印刷機があります。
★コードプリンターの選び方は？ コードを付けたいボトルの種類と、プリンターに必要な速度（毎分何メートルか）を教えていただく必要があります。

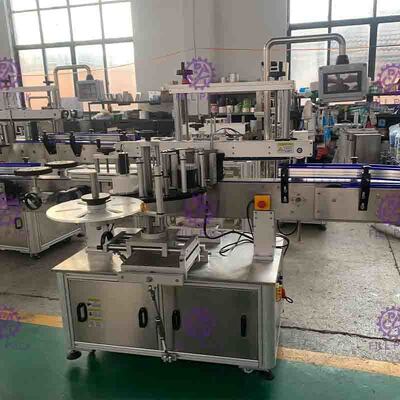

粘着ラベリングマシン
このマシンは、フラットボトル、丸ボトル、または箱の側面フラット面または側面円弧面へのラベリングに適用されます。例えば、
化粧品フラットボトルまたは包装箱の片面ラベリング。生産性を向上させ、包装の品質を向上させます。
化粧品フラットボトルまたは包装箱の片面ラベリング。生産性を向上させ、包装の品質を向上させます。

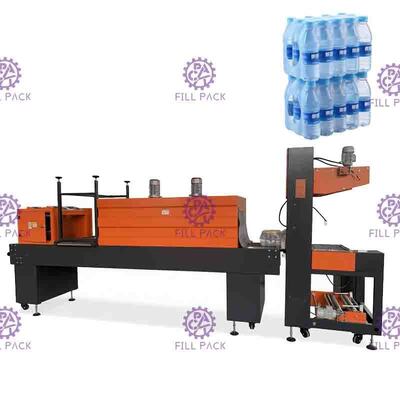

シュリンク包装機
★シュリンク包装機は、散らばったボトルを1つのグループにまとめるために使用されます。手動ラップシュリンク包装機、半自動PEフィルム熱収縮包装機、L型自動PEフィルム熱収縮包装機、リニアタイプ高速自動シュリンク包装機、カラーフィルムオリエンテーションシュリンク包装機があります。
この製品の詳細を知りたい
