詳細情報 |
|||
分類の速度: | 150BPM | 適当なラベルの長さ: | 30mm-250mm |
---|---|---|---|
ラベルの厚さ: | 0.03~0.13mm | びんボディの適当な直径: | 28mm ~120mm |
機能: | 分類にスリーブを付けなさい | ラベルの棒の適当な内部の直径: | 5" ~10" |
力: | 3KW | 次元(l*w*h): | 2000*850*2000mm |
重量: | 200のKG | 入れられた電圧: | 220V AC |
製品の説明

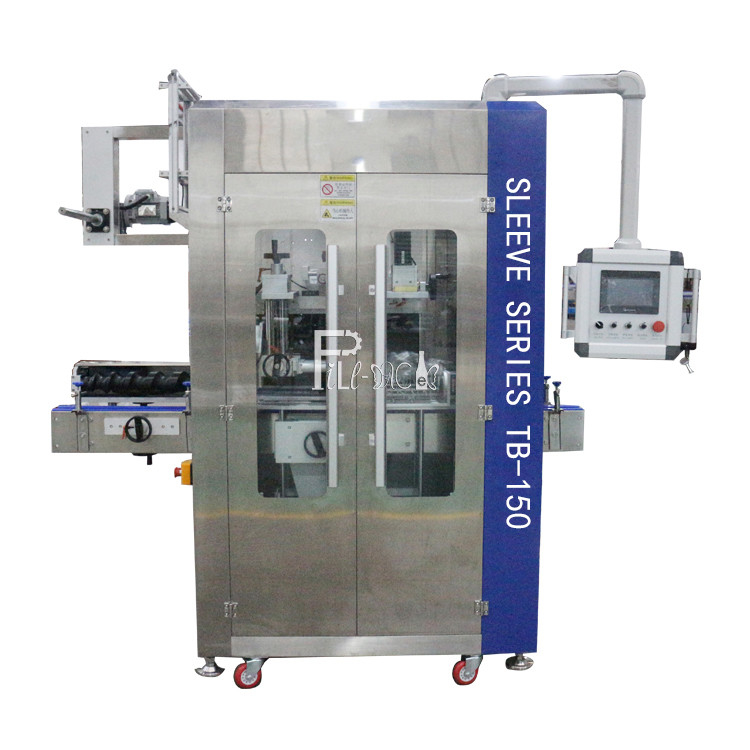

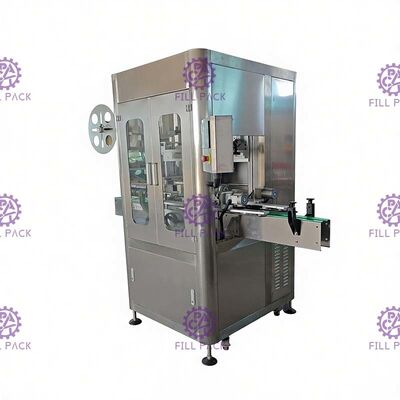

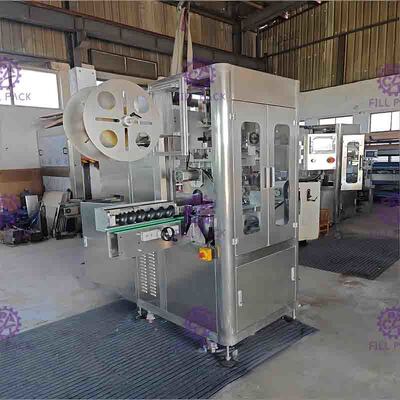

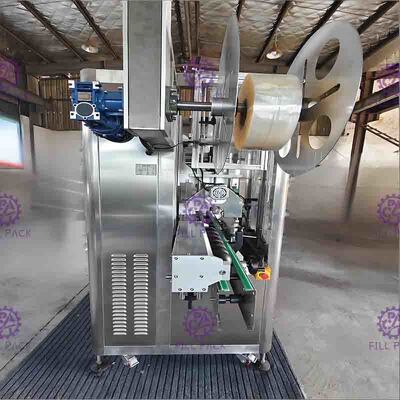

蒸気の収縮のトンネルが付いているポリ塩化ビニールのびんのためのフル オートマチックの単一のヘッド収縮の袖の分類機械/装置
概要:

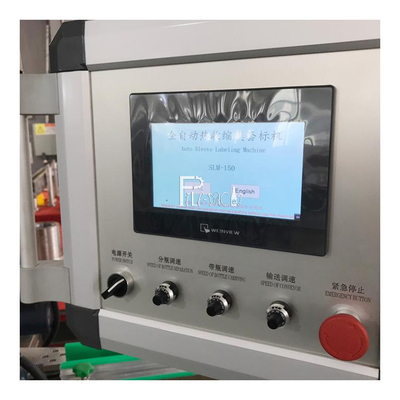

全機械フレームはステンレス鋼SUS304からなされる。フレームは簡単、美しく、防水ない錆である。それはクリーニングのために容易である。特別な切断システム:whistおよび包旋形の技術の採用。ラベルの切断は平らのぎざぎざではない。ラベルの位置セットはスリーブを付ける真実性を保証する。モデル グループの設計を採用する、制御されるモジュール;真実性および速いスリーブを付けることを達成しなさい。指、容易および近道によって操作を達成する操作スクリーンに触れていて良質が。それは高い自動packingmachineである。ちょうど1人のハンドル、容易な操作。梱包材を変えること容易型の変更は用具なしで容易に手ですることができる。平らな幅の限定の中では、別の形、問題の円形のorsquareの目的を包むのに使用することができなかったりガラスかプラスチックびんで適用することができる。より高い安全におよびマンパワーの操作および救う時間の安定性。
指定:
1)TB-150袖の分類機械は特注製造業者および製造者の厳しい要求に応じるためにである。それ
使用された立場単独でまたは統合されたインラインおよび一致の満ちる装置の速度はある場合もある。
使用された立場単独でまたは統合されたインラインおよび一致の満ちる装置の速度はある場合もある。
2) それは溶接される継ぎ目のフレームワーク食品等級のステンレス鋼 セクションに造られる。この確かな基盤は一貫した、正確な分類を保障するために絶対最低への動きそして振動を保つ。
3) 中国の独特なカッター ヘッドの平らな設計∮30 mm∮130 mm.の容器に適用する決してそれを変えるか、またはデバッグする必要はない。それにまた独特な軽い手法human-machineスクリーンが、それ意味する、自動調査の他の同じようなプロダクトに先んじてある元の位置、また安全および便利ある。
4)単一のラベルの供給の平面、ラベルを修理する便利である適度な高さ;マイクロコンピューターの自動図制定および調節を避ける。ただそれを軽く押す必要があるラベルは自動的に検出し、置く。ラベルの変更は速く、便利は、その上、切られた場所絶対に厳密である。
5) 速度が高い最近設計されていたカッターのサーボ モーター、行為は厳密である、切口は順序であり、収縮はある
美しい。この設計はラベルによって合わせられる位置の構造に協力するために1mmの内の切られた位置の精密を可能にする。
美しい。この設計はラベルによって合わせられる位置の構造に協力するために1mmの内の切られた位置の精密を可能にする。
変数
いいえ。
|
項目
|
技術的なデータ
|
|
1
|
入力パワー
|
3.0KW
|
|
2
|
構成力
|
ラベルのInfeedingのサーボ モーター
|
400W
|
3
|
ラベルのInfeedingのサーボ ドライブ
|
400W
|
|
4
|
髭剃り部のサーボ モーター
|
400W
|
|
5
|
入れられた電圧
|
220 VAC
|
|
6
|
容量(生産の速度)
|
150BPM (基礎ラベルの長さで:55mm)
|
|
7
|
ホスト・マシン(mm)の次元
|
L2100 × W850の× H2000
|
|
8
|
適当な直径の容器(mm)
|
φ28 mm | φ120 mm
|
|
9
|
適当なラベルの長さ(mm)
|
30~250のmm
|
|
10
|
適当な厚さのラベル(mm)
|
0.03~0.13 mm
|
|
11
|
ラベルの棒の適当な内部の直径
|
5" ~10"
|
機能
名前
|
機能
|
物質的な提供のグループ
|
ラベルのキャリアのための提供モーター
|

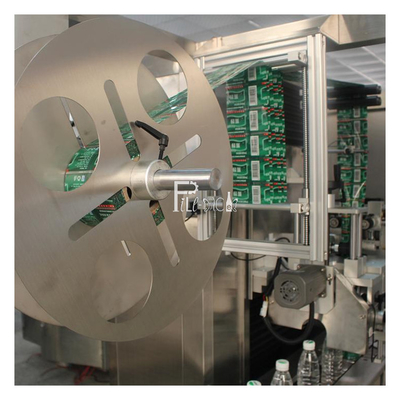

棚のグループ
|
ボリューム ラベル装置を取付けなさい
|
グループを上げるプラットホーム
|
びんの形に従ってホストの高さを自動的に調節しなさい
|
拒絶のグループ
|
びんの切口テッドのラベルにブラシをかけること
|

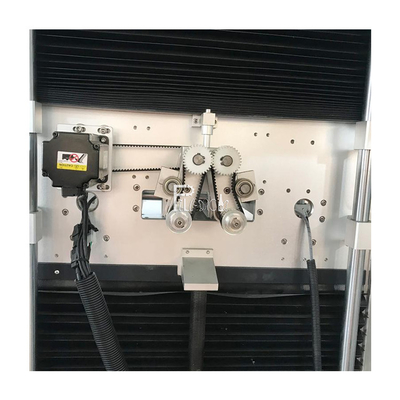

カッターのグループ
|
ガイド ピンを集中させるために送られるラベルを断ち切る
|
カッターの制御グループ
|
カッターの操作上の場所を制御しなさい
|
背部ドライブ グループ
|
中心のガイド ピンのラベルのための提供モーター
|
グループを調節する前部ドライブ
|
中心のガイド ピンをつかむこと
|
電気目のグループのフレーム
|
ラベルの最もよい切断位置を調節しなさい
|
グループを検出するびんの照明の電気目
|
びんボディの袖の分類の位置を調節しなさい
|
ヘア・ブラシのグループ
|
右の場所にきちんとスリーブを付けることができないラベルにブラシをかけなさい
|
グループを置くびん
|
びんを安定したように、制御袖の分類の位置しなさい
|
中心のガイド ピンのグループ
|
移動および切口のために容易に混乱させるボリューム ラベルを作りなさい
|

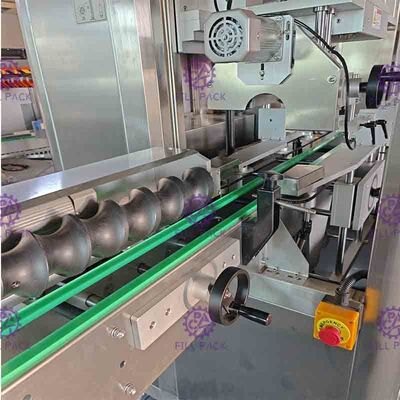

びん入るねじボルト
|
等しい間隔の別のびん正確に分類にスリーブを付けるため
|
予備品
項目
|
ブランド
|
起源
|
PLC
|
松下電器産業
|
日本
|
高速光ファイバーセンサー
|
SUNX
|
日本
|
光電センサー
|
SUNX
|
日本
|
光電センサー
|
SUNX
|
日本
|
光電センサー
|
SUNX
|
日本
|
ラベルのInfeedingのサーボ モーター400W
|
シュナイダー
|
フランス
|
ラベルのInfeedingのサーボ ドライブ400W
|
シュナイダー
|
フランス
|
髭剃り部のサーボ モーター400W
|
シュナイダー
|
フランス
|
髭剃り部のサーボ ドライブ400W
|
シュナイダー
|
フランス
|
びんの分離の頻度コンバーター
|
デルタ
|
台湾
|
ラベルの送り装置の頻度コンバーター
|
デルタ
|
|
コンベヤーの頻度コンバーター
|
デルタ
|
|
びんコンベヤーの頻度コンバーター
|
デルタ
|
|
AC接触器
|
シュナイダー
|
|
遮断器
|
シュナイダー
|
|
中間リレー
|
シュナイダー
|
細部:
補助機械

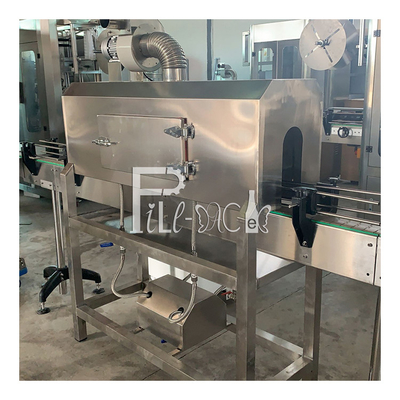

熱蒸気の収縮のトンネル
SUS304ステンレス鋼の作られる。装置は蒸気の打撃の消耗のための蒸気のコントローラーとある。残された蒸気は風モーターを通って植わるために引き出される。蒸気の出版物は調節可能である。収縮の効果は完全で、ラベルを傷つけない。
変数:
力:3PH、380V、50HZ 0.25kw
次元:1500*700*2000mm (SB-1500)
圧力:0.4-0.7Mpa
蒸気発生器
食器棚様式の設計は、機械を小さくさせ、構造、それはで密集した救う部屋のための理想的な選択である。国内点検回避区域内の30Lの下の設計容積。内部の組み立てのwater-steam分離器、それは問題を多くの水と蒸気を発する、改善する蒸気の質を避ける。熱管はオーブンと接続し、フランジ、それはの維持のためにより容易変更である。1つのステップ電気制御、自動オーブン制御は、ただ水および力を接続する必要があり次に出版物の起動ボタンは、全システム単独で働く。複数安全な働くロック。機械は安全な価値、圧力保護装置と爆発を避けるためにセットアップされる。また機械は干潮保護装置と働くために給水がないとき、オーブン停止するセットアップされる。漏出保護装置は緊急がある場合力断ち切られる人々を救うのを助ける。電気はカーボンよりきれいである。
適用:
