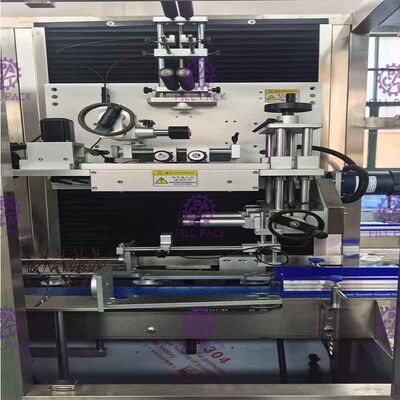

フル オートマチックの収縮の袖の分類機械蒸気の収縮が付いているボディのための二重頭部

全自動ダブルヘッドシュリンクスリーブラベリングマシン プラント ボディ/ネックラベル両用 スチームシュリンクシステム付き

一般:
機械フレーム全体はステンレス鋼SUS304製です。フレームはシンプルで美しく、防水性があり錆びません。清掃が容易です。特殊カッティングシステム：ホイッスル技術とコンボリュート技術を採用。ラベルカットは平坦で、バリがありません。ラベル位置設定により、スリーブの正確性が保証されます。モデルグループ設計、モジュール制御を採用。正確で高速なスリーブを実現します。高品質なタッチ操作画面により、指での操作が可能で、簡単かつショートカットです。高自動包装機です。一人で操作でき、操作が簡単です。包装材の交換が容易で、金型の交換は工具なしで手で簡単に行えます。平坦幅の制限内で、丸形でも四角形でも、異なる形状の物体を包装でき、ガラス瓶またはプラスチック瓶に適用できます。操作の安全性と安定性が高く、人件費を節約できます。

仕様:

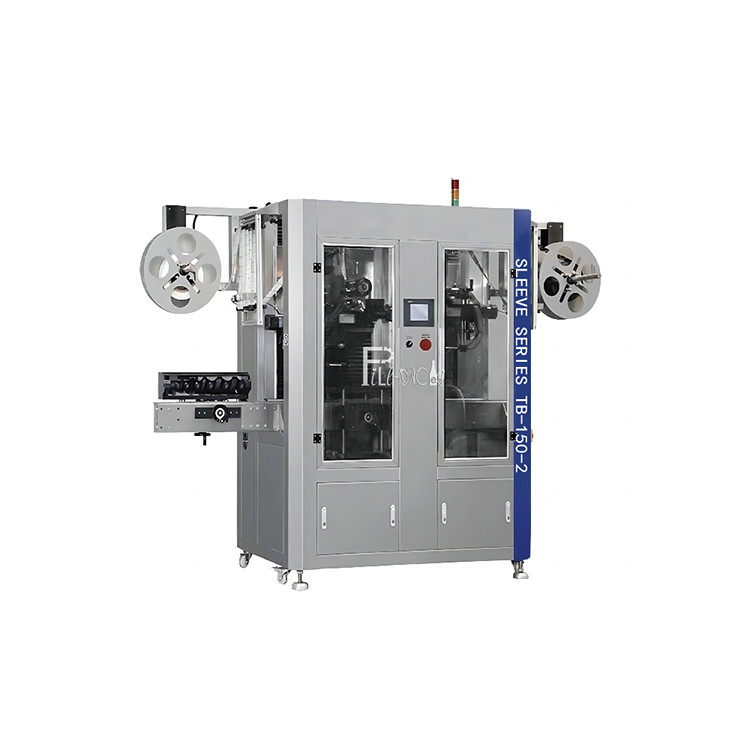

1)TB-150-2 スリーブラベリングマシンは、製造業者および供給業者の厳格な要求を満たすためにカスタムビルドされています。単独で使用することも、インラインで統合することもでき、充填装置の速度に合わせることができます。

2)溶接された食品グレードのステンレス鋼セクションのフレームワーク上に構築されています。この強固な基盤は、動きと振動を最小限に抑え、一貫した正確なラベリングを保証します。

3)中国で設計されたユニットカッターヘッド平面は、直径30mm～直径130mmの容器に適用できます。交換やデバッグは不要です。また、ユニークなライトタッチヒューマンマシン画面を備えており、自動検索オリジナル位置、安全性、利便性を実現し、他の同等製品を凌駕しています。

4)ダブルシュリンクラベル供給平面、合理的な高さでラベルの固定が容易。マイクロコンピューター自動認識により、設定と調整が不要になります。軽く押すだけで、ラベルが自動的に検出・位置決めされます。ラベルの交換は迅速かつ便利で、さらにカット場所は絶対に正確です。

5)新設計のカッターサーボモーターは、高速で正確な動作、整然としたカット、美しいシュリンクを実現します。この設計は、ラベル同期位置決め構造と連携して、カット位置の精度を1mm以内に収めます。

番号	項目		技術データ
1	入力電力		6.0KW
2	コンポーネント電力	ラベル送りサーボモーター	800W
3		ラベル送りサーボドライブ	800W
4		カッターヘッドサーボモーター	800W
5	入力電圧		3相、380/220 VAC
6	容量（生産速度）		300BPM （ラベル長55mmを基準）
7	ホストマシンの寸法（mm）		3200*1200*2070
8	適用容器径（mm）		φ28 mm ～ φ120 mm
9	適用ラベル長（mm）		30～250 mm
10	適用ラベル厚（mm）		0.04mm
11	紙管内径適用		76mm～125mm



機能

名称	機能
材料供給グループ	ラベルキャリア用モーター供給
棚グループ	ボリュームラベルデバイスの取り付け
プラットフォーム昇降グループ	ボトルの形状に合わせてホストの高さを自動調整
ブラシオフグループ	カットされたラベルをボトルにブラッシング
カッターグループ	センターガイドピンに送られたラベルのカット
カッター制御グループ	カッター操作サイトの制御
バックドライブグループ	センターガイドピンのラベル用モーター供給
フロントドライブ調整グループ	センターガイドピンの把持
電気アイグループのフレーム	ラベルの最適なカッティング位置を調整
ボトルの照明検出グループの電気アイ	ボトル本体のスリーブラベリング位置を調整
ヘアブラシグループ	正しくスリーブできないラベルを右の位置にブラッシング
ボトル位置決めグループ	ボトルを安定させ、スリーブラベリング位置を制御
センターガイドピングループ	ボリュームラベルを分散させ、転送とカットを容易にする
ボトルエントリースクリューボルト	スリーブラベリングを正確に行うために、ボトルを等間隔に分離



スペアパーツ

PLC	パナソニック	日本
タッチスクリーン	WEINVIEW	台湾
高速光ファイバーセンサー*2	パナソニック	日本
光電センサー*4	パナソニック	日本
光電センサー*4	パナソニック	日本
ラベル送りサーボモーター*2	パナソニック	日本
ラベル送りサーボドライブ*2	パナソニック	日本
カッターヘッドサーボモーター*2	パナソニック	日本
カッターヘッドサーボドライブ*2	パナソニック	日本
ボトル分離周波数変換器*4	デルタ	台湾
ボトルコンベア周波数変換器	デルタ	台湾
コンベア周波数変換器	デルタ	台湾
ラベルフィーダー周波数変換器	デルタ	台湾
スイッチング電源	シュナイダー	フランス
ACコンタクタ	シュナイダー	フランス
サーキットブレーカー	シュナイダー	フランス
中間リレー*13	シュナイダー	フランス

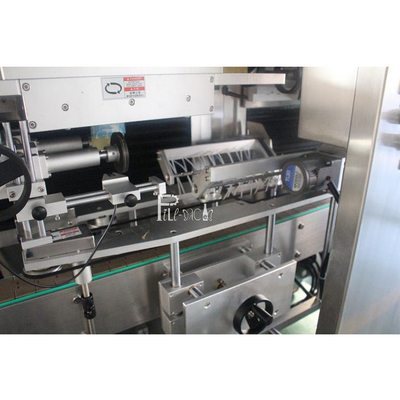

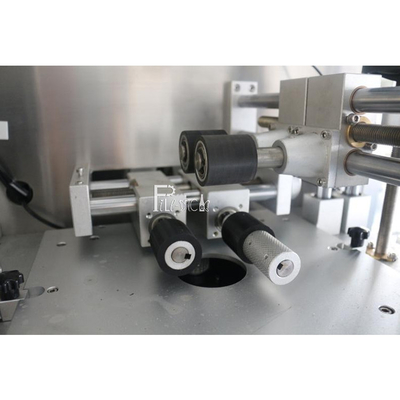

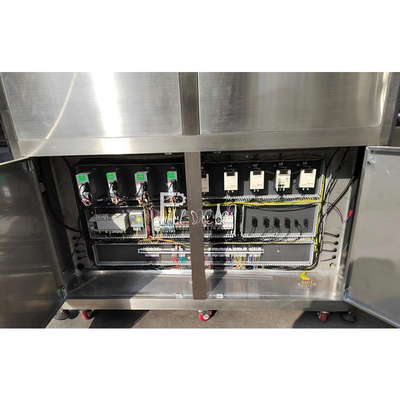

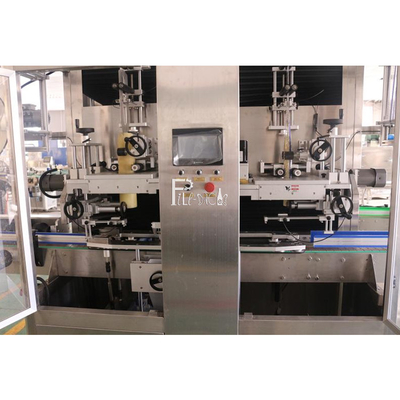

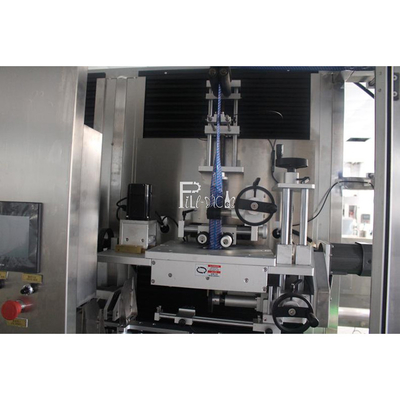

詳細画像



補助機械



熱蒸気シュリンクトンネル

SUS304ステンレス鋼製。蒸気ブロワーの無駄をなくすための蒸気コントローラー付き。残りの蒸気は風モーターを通してプラントに排出されます。蒸気圧は調整可能です。シュリンク効果は完璧で、ラベルを傷つけません。

パラメータ:

電力: 3相、380V、50Hz 0.25kw

寸法: 1500*700*2000mm (SB-1500)

圧力: 0.4-0.7Mpa



蒸気発生器

キャビネットスタイルのデザインで、機械は小型でコンパクトな構造になっており、スペースを節約する理想的な選択肢です。設計容量は30L未満で、国内検査回避エリア内です。内部に水蒸気分離器を設置し、大量の水を含む蒸気の問題を回避し、蒸気品質を向上させます。熱管はオーブンとフランジに接続されており、交換やメンテナンスが容易です。ワンステップ電気制御、自動オーブン制御。水と電源を接続し、スタートボタンを押すだけで、システム全体が自動的に作動します。複数の安全作業ロック。機械には安全弁、爆発防止用圧力保護装置が装備されています。また、機械には低水保護装置が装備されており、給水がない場合はオーブンが停止します。漏電保護装置は人を救うのに役立ち、緊急時には電源が遮断されます。電気は炭素よりもクリーンです。
