詳細情報 |
|||
| モデル: | DCGF32-32-10 | 適当なびん: | ペットボトル、ペットキャップ |
|---|---|---|---|
| 充填可能範囲: | 200～1500ml | 主要なモーター力: | 8KW |
| 空気消費: | 500Kg | すすぎ圧力: | 0.2MPa |
| 詰物圧力: | 0.28Mpa | 圧縮空気圧力: | 0.7Mpa |
| 次元: | 3700*2800*2200mm | 重量: | 5500kg |
| 材料: | 本体-SUS304 | ||
製品の説明

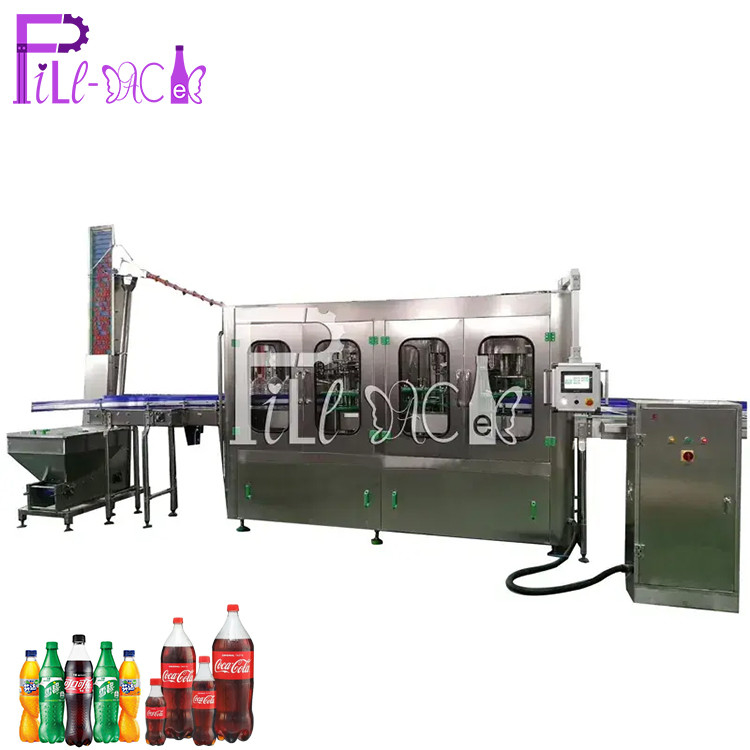

ペット炭酸飲料/ガス水充填機
DCGF32-32-10
製品の説明
装置が炭酸飲み物の飲料を作り出すのに使用されている。洗い、満ち、そしておおうことは1台の機械で統合される。日本およびドイツからの最先端の技術は設計で用いられる。ばねのけいれんはびんの洗浄プロセスで使用される。空のびんは運搬の柵に沿う引っくり返された180~である場合もある。内部の2回があり、外的な洗浄は、びん洗浄の効率高い。固定液体の表面の詰物は使用される。詰物は速い、液体の量は正確に制御され、低下および漏出は避ける。弁の開封具:装置は空気シリンダー、電磁石の逆転弁および信号検出の要素で構成される。びんがある場合、びんは近さスイッチ信号と、同時に、作る電磁石の逆転弁の行為を、開いた弁シリンダーtrigged、するフィリング バルブに開いた膨脹可能な詰物を検出される;びんがないとき、電磁石の逆転弁の電源切れは、液体タンク弁の棒フィリング バルブを開けなかったり、避けないタンクの二酸化炭素の脱出を引き込めたり、作る。弁最後の装置andexhaustカム弁の最後の装置はの閉鎖した位置への制御弁の棒の後で満ちること、作る空気注入弁を強制され、液体弁は同時に閉まり、それから排気カムによって排気弁の棒を、びんの二酸化炭素は押すために、びんの泡を弁から防ぐために、3mmの位置について排気弁の棒均等に押す。液体のレバーは制御し易い。
すべての構造はSUS304の、そこにであるフィリング バルブの中の死んだコーナー作らなかった。磁気トルクはねじおおうことのために使用される。ねじおおうことの力はステップなしで調節することができる。ねじおおうことの力はまた固定することができ帽子は、おおうこと信頼できる傷つかない。全機械はhuman-machineインターフェイスとしてタッチスクリーンが付いているPLCによって制御される。貯蔵タンクの飲み物の量は自動的に制御することができる。びんがない場合詰物およびおおうことは自動的に停止する。びんが不正確にけいれんを起こされるか、または帽子が利用できないとき、機械は自動的に停止することができる。頻度変更の技術が演算速度を不眠に調節するのに使用されている。生産能力はデジタル式に表示し、便利に調節することができる。
技術的な変数
| モデル | DCGF32-32-10 |
| 容量 | 0-9000BPH |
| 適当なびん | びん、ペット帽子をかわいがりなさい |
| 適当な満ちる内容 | 炭酸飲料のガス水 |
| 適当な満ちる範囲 | 200-1500ml |
| 主要なモーター力 | 8KW |
| 空気消費 | 500KG |
| 圧力の洗浄 | 0.2Mpa |
| 満ちる温度 | ≤4℃ |
| 満ちる精密 | ≤+2mm |
| 詰物圧力 | 0.28Mpa |
| 圧縮空気圧力 | 0.7Mpa |
| 材料 | ボディSUS304 |
| 次元 | 3700*2800*2200mm |
| 重量 | 5500KG |

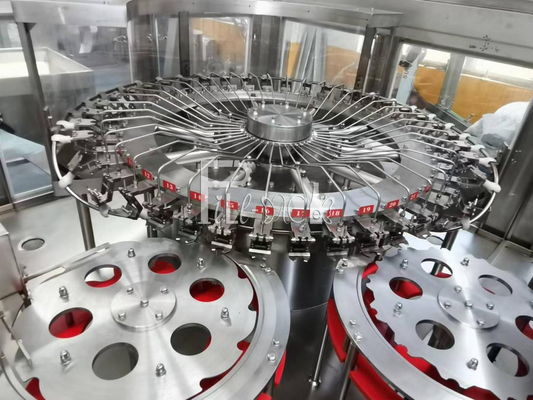

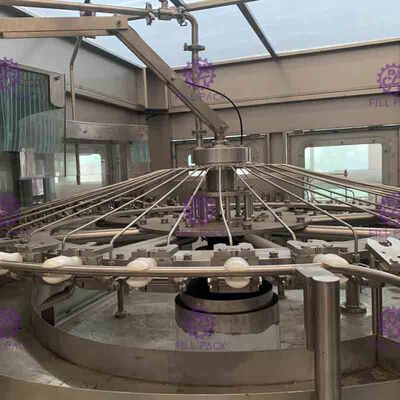

洗浄の部分
1）成っていなければならない羽毛フレームワーク、伝達部品およびある部品を除いて
特別な材料。他の予備品はステンレス鋼304から成っている。
2）軸受はステンレス鋼から成っている、密封リングはEPDM材料から、成っている
プラスチックはUMPEから成っている。
3）グリッパーはステンレス鋼、位置からどこでネックをまた成っているステンレス鋼から、従来のゴム製 グリッパーによって比較されて、それである耐久多くの衛生学握り速摩耗の部品が、ネックのねじ部品ゴム製 グリッパーによって汚されることを避けることができない成っている。
5）時間を洗うことは4秒の間保証することができる。
6）回転式部品の高さの別のびんの高さのために合わせるために調節によって。
7）刺激はギヤを渡されるフレームワークのドライブから得られる。
8）水の洗浄の供給は電磁弁によって制御される。

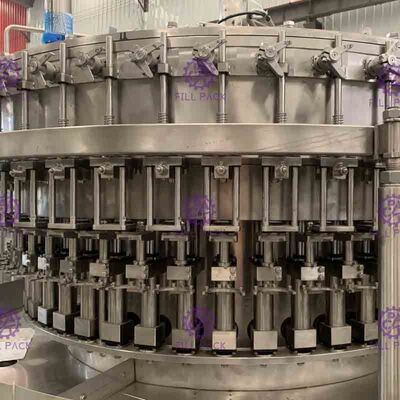

1）フィリング バルブの使用等圧線の機械類弁の、高速および大きい流れ、高精度なフィリング バルブ、満ちる速度は速く、Thの液体レベル安定している。
3）ガイドのびんシステム、単純構造は、びん様式に従って、変わることができる。
4）びん無し、詰物無し。
6）満ちる油圧物質的な液体レベルの高さは液体レベルの調査制御、液体レベルを、信頼できる満ちること着実に採用する。
7）水平な高さは中国の最もよい弁、南京から買われて調節する、ことができる。
8）機械重要な部分および電気要素は輸入の生産である。
9）満ちる油圧材料は自動的に制御され、CIPの洗浄コネクターを持つことができる。
1）ねじで締まるおおう頭部（おおう質を保証できる主要な部品）、専門家は磁気鋼鉄の設計を改善するために、この改善よりよいおおう不完全な率およびねじで締まるおおう頭部のトルクを置き、調節すること容易の従来の特性を減らすことができる。
3）逆の帽子を取り、逆に帽子の渡を防ぐことができる装置は帽子落ちるガイドで解決する。帽子のローディング システムを渡ること。
4）光電スイッチのグループは帽子落ちるガイドを選ばれる。機械はガイドに帽子がない場合停止する
5） Aのびんの入口はねじで締まるふた締め機をスイッチを選ばれる検出する。
6）はそこに帽子落ちるガイドと帽子の版を突くこと間の接合箇所の帽子ロック シリンダーである。それは意識することを帽子に与えないことない。
8）回転式部品の高さの別のびんの高さのために合わせるために調節によって。
9）ねじで締まるふた締め機の刺激はフレームワークのドライブから得られ、ギヤを渡される。
10）ねじで締まるふた締め機の主要な部品は中心を処理するデジタル制御によって処理される。
