詳細情報 |
|||
| 機械能力: | 4000BPH、8000BPH、12000BPH、3000BPH、5000BPH | ボトルの容量: | 500ML-2L |
|---|---|---|---|
| 適切なボトル: | ペット円形か正方形のびん | 関数: | フル オートマチックに洗満たおおうこと |
| 自動グレード: | 自動 | ボトルのサイズ: | 首:D50-100mmの高さ:150-320mm |
| 水圧: | 0.18-0.25Mpa | 空気圧: | 0.5mpa |
| 空気消費量: | 0.3m3/min | 力: | 4-7.6KW |
| ハイライト: | 満ちるおおう機械を洗う水,2L Monoblock水満ちるおおう機械,0.5Mpa水満ちるおおう機械 |
||
製品の説明

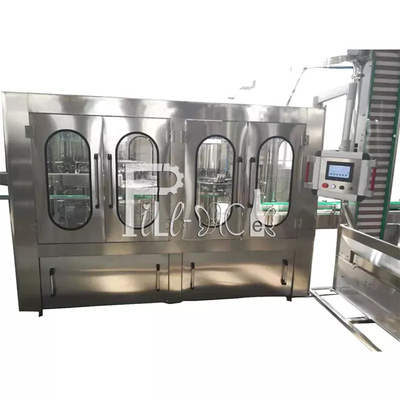

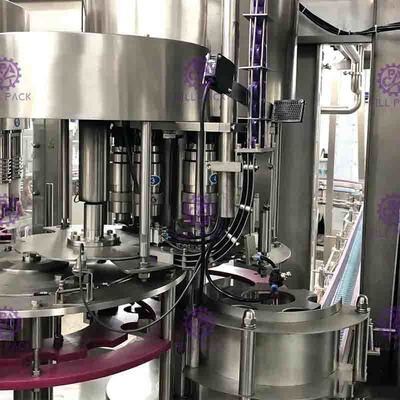

500ML-2L 3イン1モノブロックPETボトル純水リンス充填キャッピング機械設備プラントボトリングライン
1.風送アクセスと移動ホイールをボトルに直接接続する技術を使用。スクリューとコンベアチェーンをキャンセルし、ボトル形状の変更を容易にします。
2.ボトルの伝達はクリップネック技術を採用し、ボトル形状の変換は装置レベルを調整する必要がなく、関連するカーブプレート、ホイール、ナイロン部品を変更するだけで十分です。
3.特別に設計されたステンレス鋼ボトル洗浄機クリップは、しっかりしていて耐久性があり、二次汚染を避けるためにボトル口のねじ位置に触れません。
4.高速大重力流バルブ充填バルブ、高速充填、正確な充填、液体損失なし。
5.ボトル出力時のスパイラル低下、コンベアチェーンの高さを調整する必要のないボトル形状の変換。
6.ホストは高度なPLC自動制御技術を採用し、主要な電気部品は有名企業製です。
当社の強み
飲料水の生産における成功は、衛生、食品安全、コスト最適化へのコミットメントとともに、最大の生産量と効率に焦点を当てる必要があります。静止水または炭酸水を生産する場合でも、当社の比類のない専門知識は、広範な技術知識と包装能力でより多くのことを達成するのに役立ちます。水用のカスタマイズされた完全PETラインソリューションの設計と実装において10年以上の経験を持つ当社は、生産目標の達成を支援できます。長年にわたり、当社は設備の構造改善、設備の性能最適化に努め、高容量と低エネルギー消費を実現してきました。

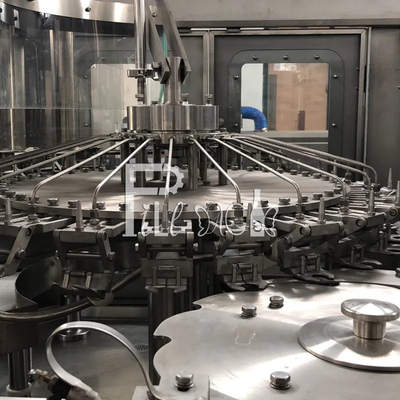

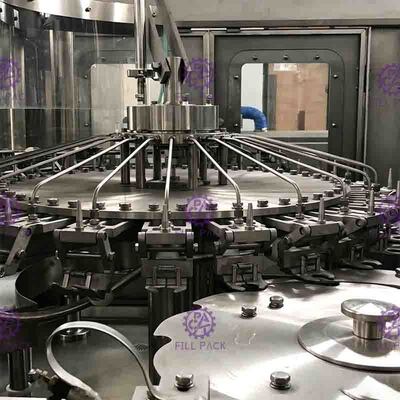

洗浄部
1.下部フレーム、伝達部品、および特殊素材で作る必要がある一部の部品を除き、その他のスペアパーツはステンレス鋼304製です。
2.ローラーベアリングはステンレス鋼製、シーリングリングはEPDM素材製、プラスチックはUMPE製です。
3.グリッパーはステンレス鋼製で、ネックを保持する位置もステンレス鋼製です。従来のゴム製グリッパーと比較して、はるかに衛生的で耐久性があり、クイックウェア部品がなく、ネックのねじ部分がゴム製グリッパーによる汚染を回避できます。
4.グリッパーには高効率スプレーノズルが装備されており、ボトルの内壁の任意の場所に展開でき、すすぎ水を節約できます。スプレーノズルには水がこぼれるのを防ぐカバーがあり、ノズルの下には調整可能なリサイクルスロットとリサイクルパイプがあります。
5.すすぎ時間は4秒間保証できます。
6.回転部品の高さを調整することで、異なるボトルの高さに対応できます。
7.動力は、ギアを介してフレームワーク内の駆動システムから供給されます。
8.すすぎ水の供給は電磁弁で制御されます。
2.ローラーベアリングはステンレス鋼製、シーリングリングはEPDM素材製、プラスチックはUMPE製です。
3.グリッパーはステンレス鋼製で、ネックを保持する位置もステンレス鋼製です。従来のゴム製グリッパーと比較して、はるかに衛生的で耐久性があり、クイックウェア部品がなく、ネックのねじ部分がゴム製グリッパーによる汚染を回避できます。
4.グリッパーには高効率スプレーノズルが装備されており、ボトルの内壁の任意の場所に展開でき、すすぎ水を節約できます。スプレーノズルには水がこぼれるのを防ぐカバーがあり、ノズルの下には調整可能なリサイクルスロットとリサイクルパイプがあります。
5.すすぎ時間は4秒間保証できます。
6.回転部品の高さを調整することで、異なるボトルの高さに対応できます。
7.動力は、ギアを介してフレームワーク内の駆動システムから供給されます。
8.すすぎ水の供給は電磁弁で制御されます。

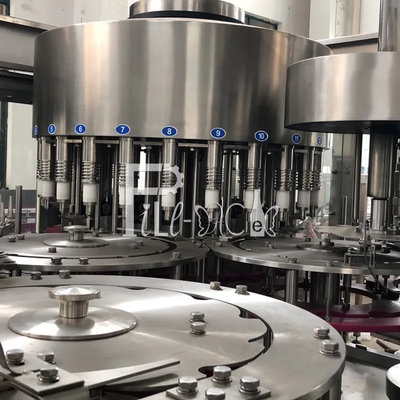

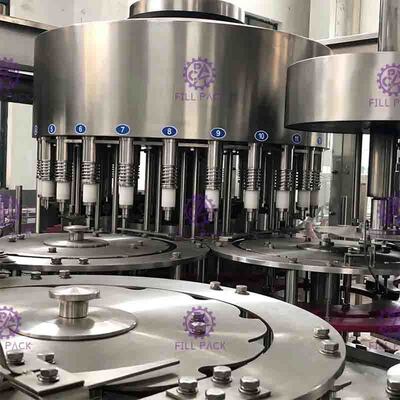

充填部
1)ドイツ製の耐腐食性メンテナンスフリーベアリングを採用し、充填による環境汚染を低減できます。
2)回転プレートはSUS AISI304製、大型フラット歯付きベアリングです。
3)バルブ全体は304ステンレス鋼製です。
4)充填システムには、配管と充填バルブの洗浄に使用される偽カップを洗浄するためのCIP循環システムがあります。
5)液体供給は、自動空気圧バルブ磁気液面スイッチを採用して、液体タンクを自動的に制御します。
6)高速大流量充填バルブは、高速充填と正確な液面を保証します。液体と接触する部品はすべて優れたステンレス鋼または食品グレードのエンジニアリングプラスチック製です。

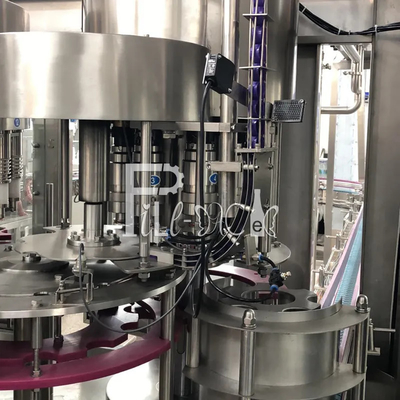

キャッピング部
1)フランスの「ZALKIN」と呼ばれる最も先進的なキャップシーリング技術を導入しました。上海交通大学の電気機械工学研究所の専門家の助けを借りて、私たちは成功裏に設計しました。例えば：I)スクリューキャッピングヘッドカム（機械を安定して稼働させるための主要部品）は、「ZALKIN」技術を採用しながら、専門家がダイナミクスとキネマティクスに焦点を当てて機械の信頼性と安定性を向上させました。II)スクリューキャッピングヘッド（キャッピング品質を保証するための主要部品）。
2)スクリューキャッピングヘッドはデュアルパーパスデザインで、フラットキャップとスポーツキャップに適しています。
3)逆キャップを取り外し、逆キャップの通過を防ぐ装置がキャップ落下ガイドに設置されています。
4)キャップ落下ガイドには一連の光電スイッチが設置されています。ガイドにキャップがない場合、機械は停止します。
5)スクリューキャッパーにはボトル入口検出スイッチが設置されています。
6)遷移プッシュホイールと充填部の間に無菌ノズルがあり、ボトルのねじ部分に残った製品をすすぎます。
7)キャップ落下ガイドとプッシュキャッププレートの接合部には、キャップロックシリンダーがあります。供給なしでキャップなしを実現します。
8)回転部品の高さを調整することで、異なるボトルの高さに対応できます。
9)スクリューキャッパーの動力は、フレームワーク内の駆動システムから供給され、ギアを介して伝達されます。
10)スクリューキャッパーの主要部品は、デジタル制御加工センターで加工されています。
|
パラメータ
|
モデル
|

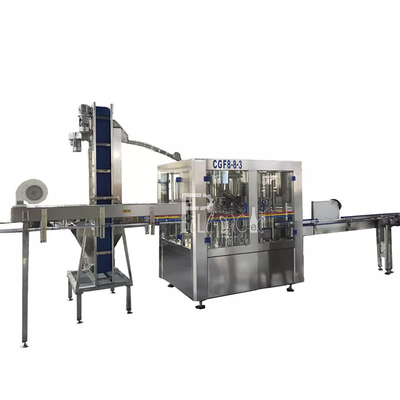

CGF 8-8-3
|
CGF12-12-4
|
CGF18-18-6
|

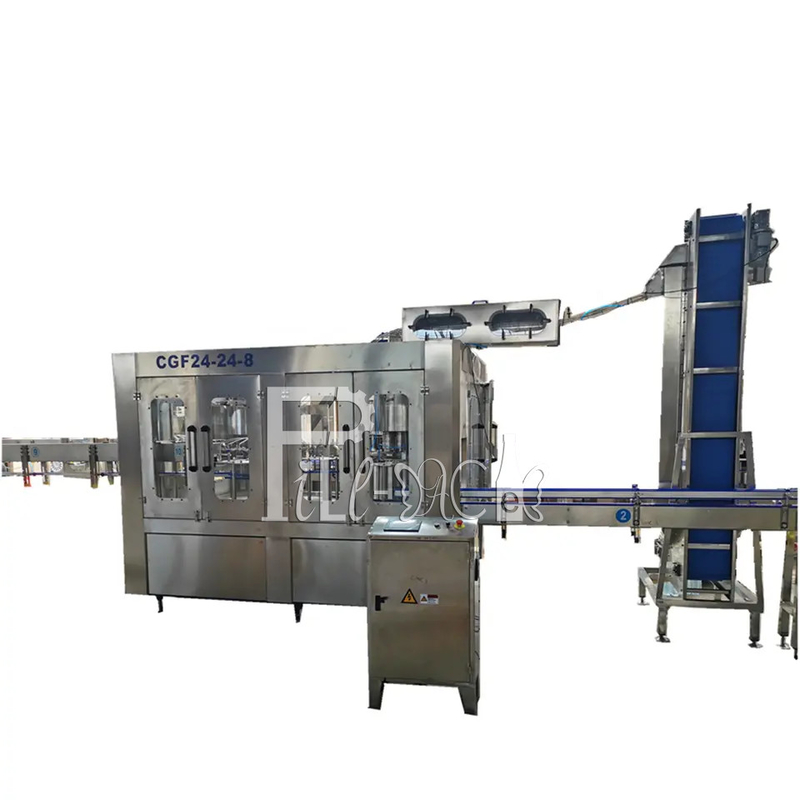

CGF24-24-8
|
|
CGF32-32-10
|
容量(B/H)(500ml)
|
2000-3000 |
0-4000
|
0-5000
|
0-8000
|
|
0-12000
|
ボトルサイズ
|
||||
|
ネック：φ20-50mm；高さ：150-320mm
|
水圧
|
||||
|
0.18-0.25Mpa
|
水消費量
|
||||
|
1000(kg/h)
|
2-2-2
|
8
|
18
|
18
|
18
|
|
16
|
2-2-2
|
2-2-2
|
2-2-2
|
2-2-2
|
2-2-2
|
|
8
|
＜+1MM
|
＜+1MM
|
＜+1MM
|
＜+1MM
|
＜+1MM
|
|
＜+1MM
|
0.4Mpa
|
0.4Mpa
|
0.5Mpa
|
0.5Mpa
|
0.5Mpa
|
|
0.6Mpa
|
0.3m³/min
|
0.3m³/min
|
0.3m³/min
|
0.3m³/min
|
0.3m³/min
|
|
0.5m³/min
|
4
|
4
|
4
|
4
|
4
|
|
7.6
|
重量(kg)
|
1500
|
2500
|
5000
|
5000
|
|
5000
|
寸法(mm)
|
1800*1500* 2300
|
2100*1700* 2400
|
2150*1750*2400
|
2750*2100*2400
|
3800*3200*2100
