詳細情報 |
|||
| 機械能力: | 10000bph | ボトルの容量: | 200ml-2000ml |
|---|---|---|---|
| 関数: | フル オートマチックに洗満たおおうこと | 供給能力: | ペット円形か正方形のびん |
| 充填材: | 水 | 水の消費量: | 1000kg/H |
| 空気圧: | 0.5mpa | 空気消費量: | 0.3m3/min |
| ハイライト: | 天然水の満ちるおおう機械の洗浄,10000BPH水満ちるおおう機械,10000BPH水満ちるおおう機械 |
||
製品の説明

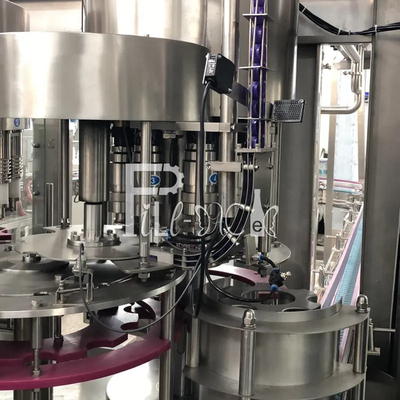

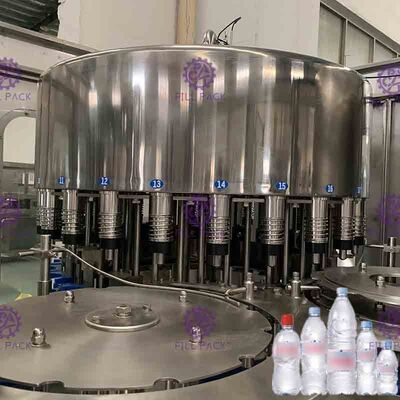

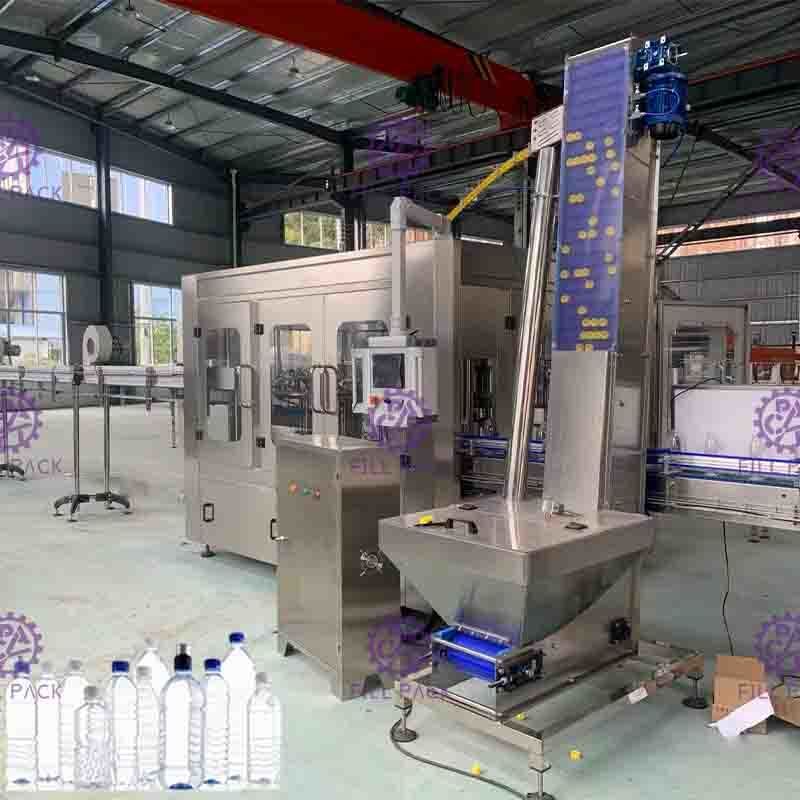

3イン1モノブロックA-Z 10000BPHプラスチックボトルミネラルウォーター製造ラインリンス充填キャッピングマシン装置
一般:
水充填機は主に飲料充填作業に使用されます。ボトル洗浄、充填、密封の3つの機能が1台のマシンに統合されています。全工程が自動化されています。この機械は、ポリエステルおよびプラスチック製のボトルに入ったジュース、ミネラルウォーター、精製水を充填するために使用されます。温度制御装置を取り付ければ、熱充填にも使用できます。機械のハンドルは自由に便利に回すことができ、さまざまな種類のボトルに合わせて機械を調整できます。新しいタイプのマイクロプレッシャー充填操作が採用されているため、充填操作はより速く、より安定しています。

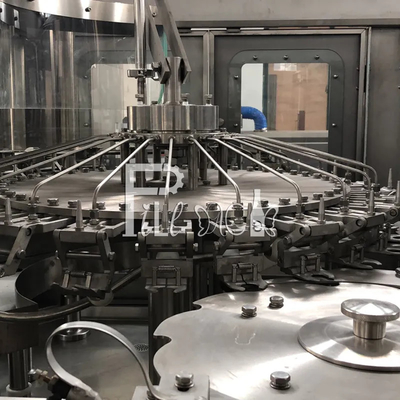

洗浄部
1.ステンレス鋼304/316L洗浄ヘッド。
2)回転プレートはSUS AISI304製、大型フラット歯付きベアリングです。

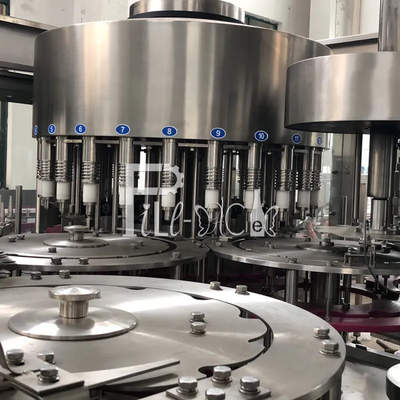

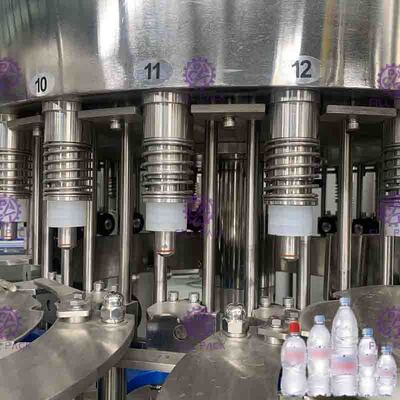

3)圧力メカニカルバルブは、高速充填速度、衛生的なコーナーポケットなし、少数のシーリング部品、正確な液面制御を備えた高度な外国設計を導入しています。バルブ全体は304ステンレス鋼製です。
4)充填システムには、配管と洗浄充填バルブに使用される偽カップを洗浄するためのCIP循環システムがあります。このシステムは、液体パイプ、液体タンク、充填バルブなどを効果的に洗浄できます。
5)この充填システムには自動温度制御システムがあります。
6)充填バルブは、下降してボトルネックに触れると開き、充填を開始します。充填が完了すると、充填バルブは上昇してボトルネックを離れます。
7)液体供給は、自動空気圧バルブ磁気液面スイッチを採用して、液体タンクを自動的に制御します。
8)フィラーの動力は、フレームワーク内の駆動システムから供給され、ギアを介して伝達されます。

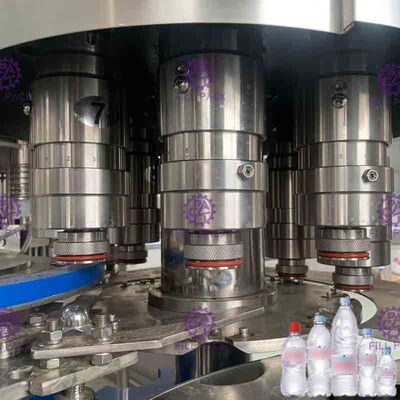

1)スクリューキャッピングヘッド（キャッピング品質を保証する主要部品）、専門家が磁性鋼の設計を改善しました。この改善により、キャッピングの不良率をより良く低減でき、スクリューキャッピングヘッドのトルクを簡単に設定および調整できる従来の特性が得られます。
2)スクリューキャッピングヘッドはデュアルパーパス設計です。フラットキャップとスポーツキャップの両方に適しています。
3)逆キャップを取り外し、逆キャップの通過を防ぐ装置がキャップ落下ガイドに設置されています。キャップローディングシステムを通過します。
4)キャップ落下ガイドに一連の光電スイッチが設置されています。ガイドにキャップがない場合、機械は停止します。
5)ボトル入口検出スイッチがスクリューキャッパーに設置されています。
6)キャップ落下ガイドとポッキングキャッププレートの接合部には、キャップロックシリンダーがあります。供給なしでキャップなしを実現します。
7)回転部品の高さを調整することで、異なるボトルの高さに対応できます。
8)スクリューキャッパーの動力は、フレームワーク内の駆動システムから供給され、ギアを介して伝達されます。
9)スクリューキャッパーの主要部品は、デジタル制御加工センターで加工されています。
|
モデル
|
CGF24-24-8
|
|
容量（B/H）
|
8000-12000（500ml）
|
|
ボトルサイズ
|
ネック：φ50-100mm：高さ：150-320mm
|
|
水圧
|
0.18-0.25Mpa
|
|
水消費量（kg/h）
|
1000
|
|
洗浄ステーション
|
18
|
|
ロード・ドリップ・排出ステーション
|
2-2-2
|
|
充填精度
|
＜+1MM
|
|
空気圧
|
0.5Mpa
|
|
空気消費量
|
0.3m3/min
|
|
電力（kw）
|
4
|
|
重量（kg）
|
5000
|
|
寸法（L*W*H）
|
2750*2100*2400 mm
|
電気機器:
| トランスデューサー | シーメンス・ドイツ |
| タッチスクリーン | シーメンス・ドイツ |
| PLC | シーメンス・ドイツ |
| 安定化電源 | 明緯・台湾 |
| コンタクタ | シュナイダー・フランス |
| 近接スイッチ | シュナイダー・フランス |
| エアスイッチ | シュナイダー・フランス |
補助
技術説明:

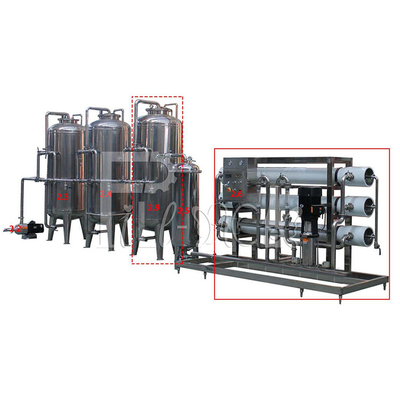

水処理システムは4つの部分に分かれています：前処理、ROユニット、滅菌部分、およびマッチング部分。ROはシステムのコアです。
前処理:
原水ポンプ、石英砂フィルター、活性炭フィルター、ナトリウムイオン交換器、カートリッジフィルター

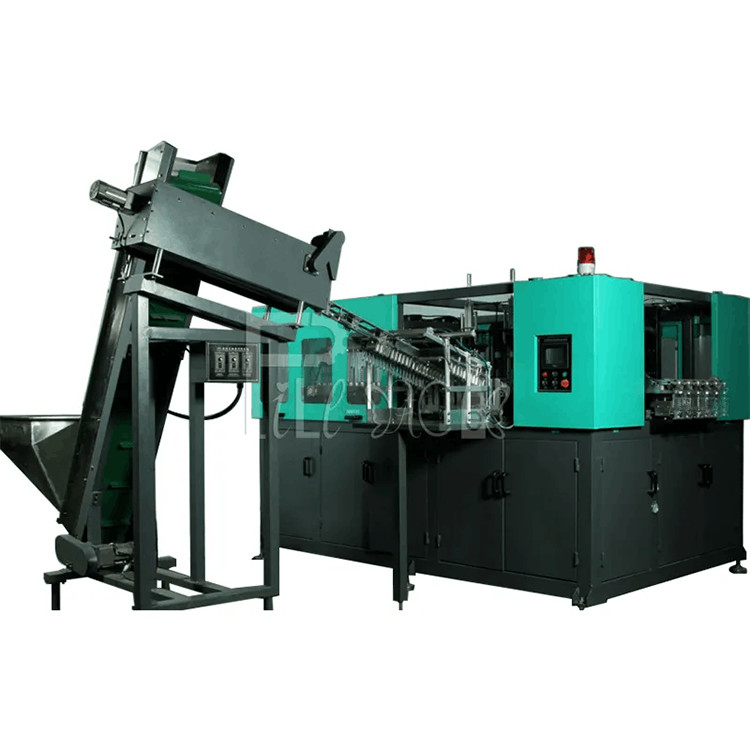

FP-6000自動ボトルブロー成形機は、10〜2000mlのPETプラスチック容器およびボトルの製造に適しています。それは
炭酸飲料ボトル、ミネラルウォーター、炭酸飲料ボトル、農薬ボトル、オイルボトル、化粧品、
広口ボトルなどの製造に広く使用されています。

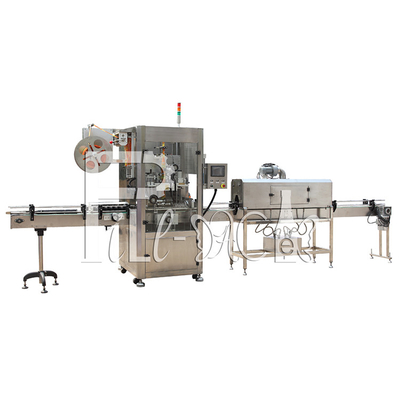

TB150ラベリングマシン、シュリンクトンネル
特殊カッティングシステム：ホイッスルおよびコンボリュート技術を採用。ラベルカットは平坦で、バリがありません。ラベル位置設定により、スリーブの正確性が保証されます。モデルグループ設計、モジュール制御を採用。正確で高速なスリーブを実現します。高品質のタッチ操作画面により、指での操作が可能で、簡単かつ迅速です。フラット幅の制限内で、丸型または角型に関わらず、さまざまな形状のオブジェクトのパッケージングに使用でき、ガラスまたはプラスチックボトルに適用できます。
ボトルブロー乾燥機
この機械は主に、充填後のボトルの外壁の水分を乾燥させ、その後粘着性商標を貼り付けるための自動乾燥装置です。カスタムメイドのユニバーサルジョイントノズルを使用して、ボトルの形状に応じて角度を調整し、上下から数回吹き付けて、ボトル全体が360度死角なく乾燥し、水分残渣がないことを確認し、最大の乾燥効果と省電力効果を達成します。
コードプリンターは主に日付をコード化します。ハンドヘルドインクジェットプリンター、高解像度インクジェットプリンター、レーザーコードプリンターなど、あらゆる種類のコード印刷機があります。
★コードプリンターの選び方は？コードを付けたいボトルの種類と、プリンターに必要な速度（毎分何メートルか）を教えていただく必要があります。
★フィルムシュリンク包装は、散らばったボトルを1つのグループにまとめて包装するために使用されます。手動ラップシュリンク包装機、半自動PEフィルム熱収縮包装機、L型自動PEフィルム熱収縮包装機、リニアタイプ高速自動シュリンク包装、カラーフィルムオリエンテーションシュリンク包装機があります。
