詳細情報 |
|||
| 容量（B/H）: | 6000B/h （500ml） | 充填ヘッド: | 24 |
|---|---|---|---|
| 洗浄の頭部: | 24 | おおう頭部: | 8 |
| 充填タイプ: | 圧縮圧力の詰物 | 充填温度: | 85℃±1℃ |
| 圧縮空気: | 3M3/時 | 水: | 1.5t/h |
| ハイライト: | オートマティックミルクフillingマシン,6000BPH のミルク 詰め機 |
||
製品の説明

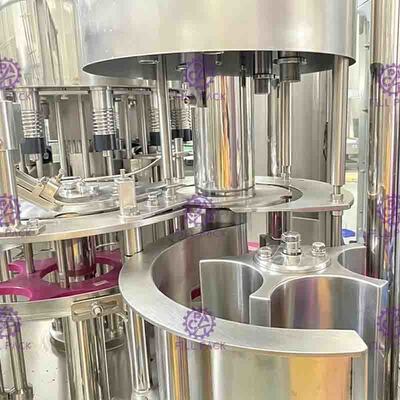

モノブロックリニアボトルリンサー+フィラー+キャッパー
ボトルリンサー
動作原理は、空のボトルがボトル入口ギアによってボトルクランプ付きのターンプレートに運ばれ、ボトルクランプが口を開いて空のボトルをしっかりとクランプし、空のボトルが180度回転し（ボトルの口が下にある）、ノズルがボトルの内側を洗浄し、すぐにボトルクランプが再び180度回転し（ボトルの口が上を向いている）、プラスチックギアゾーンに流れ込み、ボトルクランプが緩みます。洗浄ボトルがフィラーに運ばれます。メインギアリング メイン部分は大きなギアを回転させます（充填剤と並んだ洗浄機、その主な仕事はボトルを完全に洗浄して搬送することです）
ボトルフィラー
参考として24ヘッド充填 1)環境への充填の汚染を減らすことができるドイツの防食非メンテナンスベアリングを採用しました。 2) 圧力メカニカルバルブは、充填速度が速く、衛生的なコーナーポケットがなく、シール部品が少なく、正確な液面制御を備えた高度な外国設計が導入されています。バルブ全体は 304 ステンレス鋼で作られています。 3) 充填システムには、パイプラインと充填バルブを洗浄するための CIP 循環システムが付いています。液配管、液タンク、充填バルブ等を効果的に洗浄できるシステムです。 4)充填バルブが下降してボトルネックに接触すると、充填バルブが開き充填を開始し、充填バルブが上昇してボトルネックから離れると充填が終了します。 5）液体供給には、液体タンクを自動的に制御する自動空気圧バルブ磁気液面スイッチが採用されています。 6) フィラーの動機はフレームワーク内の駆動システムから得られ、ギアによって伝達されます。
スクリューキャッパー:
このユニットは 3 in 1 機械の最高レベルの精度であり、機械の安定した動作と製品の品質にとって重要です。ねじ込みキャッピングの特徴は次のとおりです。 1) ねじ込みキャッピング ヘッド (キャッピングの品質を保証できる主要部品) の専門家は、磁性鋼の設計を改善しました。この改善により、キャッピングの不良率がよりよく減少し、ねじ込みキャッピング ヘッドのトルクの設定と調整が簡単であるという伝統的な特性が得られます。 2) ねじ込み式キャッピングヘッドは二重目的の設計です。フラットキャップやスポーツキャップに適しています。 3) キャップ落下ガイドには、逆キャップを取り出し、逆キャップ通過を防止する装置が設置されています。キャップローディングシステムを通過します。 4) キャップ落下ガイド上に光電スイッチ群を固定します。ガイドにキャップが無い場合は機械が停止します。 5) ボトル入口検出スイッチがねじ込みキャッパーに設置されています。 6) キャップ落下ガイドと突出キャッププレートとの接続部にはキャップロックシリンダーがあります。キャップなしで給餌しないことがわかります。 8) 回転部品の高さを調整して、さまざまなボトルの高さに適応します。 9) ねじ込みキャッパーの動力はフレームワーク内の駆動システムから得られ、ギアによって伝達されます。 10) ねじ込みキャッパーの主要部品はデジタル制御処理センターによって処理されます。
パラメータ:
|
容量(B/H)
|
6000B/h(500ml)
|
|
充填範囲
|
3～10L
|
|
ボトルサイズ
|
直径Φ50mm～Φ90mm
高さ165mm～310mm |
|
充填精度
|
±5mm
|
|
圧縮空気
|
3m3/h
|
|
水
|
1.5T/h
|
|
電力(kw)
|
4KW
|
|
重量(kg)
|
3000KG
|
|
寸法(長さ*幅*高さ)
|
2900mm*2100mm*2400mm
|
電気機器:
|
トランスデューサー
|
三菱
|
FL-2.2K
|
|
タッチスクリーン
|
Easyview-台湾
|
MT6070
|
|
PLC
|
三菱
|
FXIS-20MR
|
|
安定した電圧供給
|
明威台湾
|
S-35-24
|
|
コンタクタ
|
シュナイダー
|
CJX2-0910
|
|
アプローチスイッチ
|
オートニクス
|
PR18-8DN
|
|
エアスイッチ
|
シュナイダー
|
3P-D20
|
|
|
|
IP-C3
|
