詳細情報 |
|||
| 機械材料: | ステンレス鋼 | 重力: | 低重力 |
|---|---|---|---|
| 主なセールスポイント: | 操作が簡単 | 材料: | ステンレス鋼 |
| 構造: | 単体ブロック3本1本 | パッケージ容量: | 0-1000ML |
| 液体の充填: | ミネラルウォーター | 頭: | 24 |
| ハイライト: | 蓋機ライン |
||
製品の説明
CGF24-24-8
製品容量:10000BPH@500ml
製品の特徴

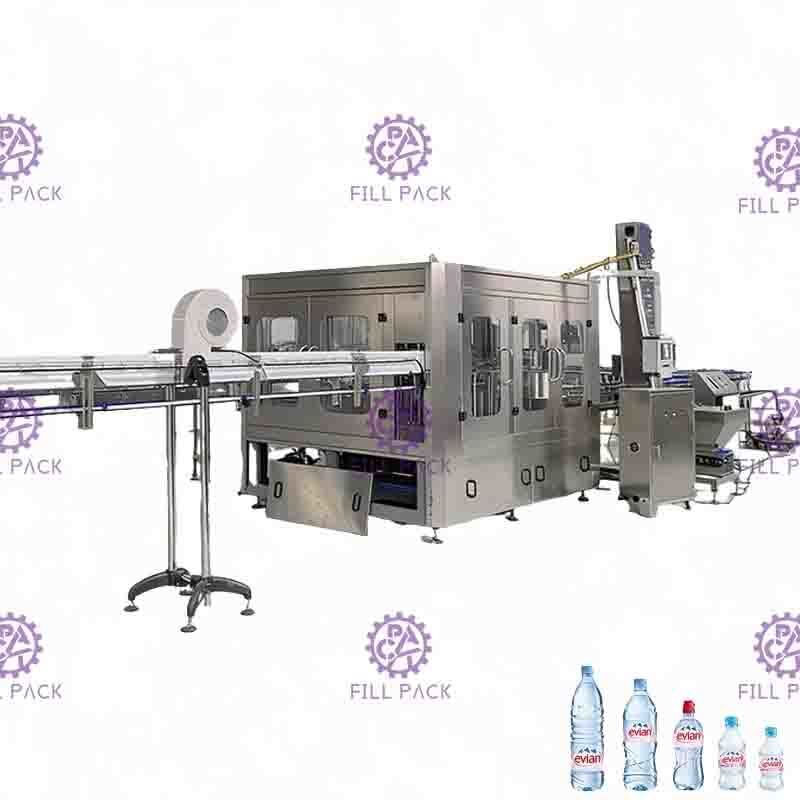

1. PETボトル入りミネラルウォーター、ピュアウォーターなどの非炭酸飲料の製造に使用されるPET 3イン1リンス充填キャッピングマシン。洗浄、充填、キャッピングが1台のマシンに統合されています。
2. 設計には日本とドイツの最先端技術が採用されています。重力固定液面充填が使用されています。充填は高速で、液量は正確に制御され、落下や漏れが回避されます。
3. ボトル洗浄プロセスにはスプリングクランプが使用されます。空のボトルはコンベアレールに沿って180度回転させることができます。内部および外部洗浄が2回行われ、ボトルの洗浄効率は高いです。
4. スクリューキャッピングには磁気トルクが使用されます。スクリューキャッピングのパワーは無段階に調整可能です。スクリューキャッピングのパワーも固定でき、キャップは損傷せず、キャッピングは信頼性があります。
5. マシン全体は、ヒューマンマシンインターフェースとしてタッチスクリーンを備えたPLCによって制御されます。貯蔵タンク内の飲料の量は自動的に制御できます。ボトルがない場合は、充填とキャッピングが自動的に停止します。ボトルが誤ってクランプされた場合やキャップがない場合は、マシンが自動的に停止します。
6. 周波数変換技術を使用して、操作速度を無段階に調整します。生産能力はデジタル表示され、便利に調整できます。
技術パラメータ
| モデル | CGF24-24-8 |
| 容量 (B/H) | 8000-12000 (500ml) |
| ボトルサイズ | ネック: φ50-100mm: 高さ: 150-320mm |
| 水圧 | 0.18-0.25Mpa |
| 水消費量 (kg/h) | 1000 |
| 洗浄ステーション | 18 |
| ロード・ドリップ・ディスチャージステーション | 2-2-2 |
| 充填精度 | ＜+1MM |
| 空気圧 | 0.5Mpa |
| 空気消費量 | 0.3m3/min |
| 電力 (kw) | 4 |
| 重量 (kg) | 5000 |
| 寸法 (L*W*H) | 2750*2100*2400 mm |
詳細画像

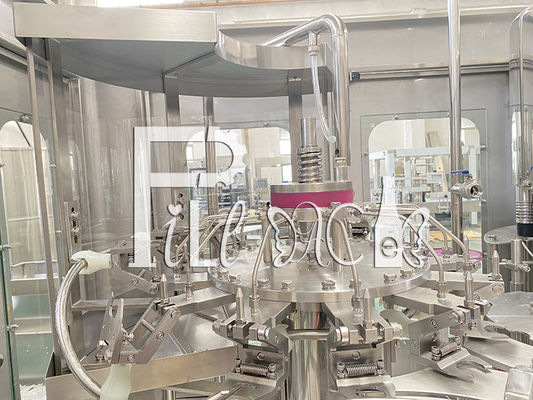

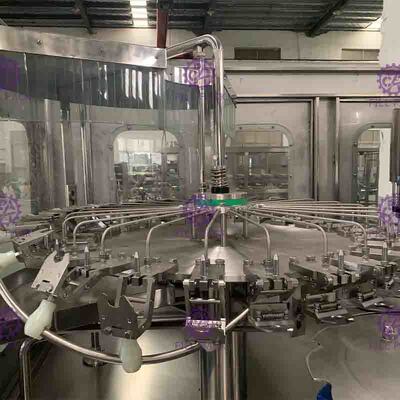

リンス部
1) 下部フレーム、トランスミッション部品、および特殊素材で作る必要がある一部の部品を除き、その他のスペアパーツはステンレス鋼304製です。
2) ローラーベアリングはステンレス鋼製、シーリングリングはEPDM素材製、プラスチックはUMPE製です。
3) グリッパーはステンレス鋼製で、ボトルネックを保持する位置もステンレス鋼製です。従来のゴム製グリッパーと比較して、はるかに衛生的で耐久性があり、クイックウェア部品がなく、ボトルネックのネジ部分はゴム製グリッパーによる汚染を回避できます。
4) グリッパーには高効率スプレーノズルが装備されており、ボトルの内壁の任意の場所に到達でき、リンス水を節約できます。スプレーノズルの上には水がこぼれるのを防ぐカバーがあり、ノズルの下には調整可能なリサイクルスロットとリサイクルパイプがあります。
5) リンス時間は4秒間保証できます。
6) 回転部品の高さを調整することで、異なるボトルの高さに対応できます。
7) 動力はフレームワーク内の駆動システムからギアを介して供給されます。
8) リンス水の供給は電磁弁によって制御されます。

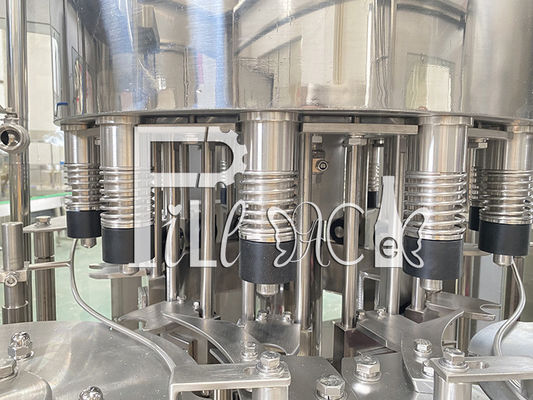

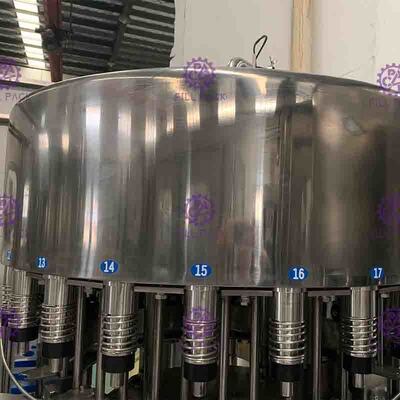

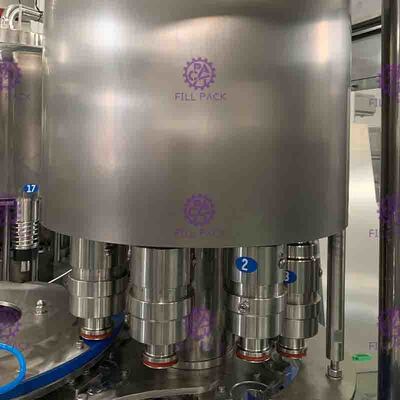

充填部
1) ドイツ製の耐腐食性メンテナンスフリーベアリングを採用し、充填による環境汚染を低減できます。
2) 回転プレートはSUS AISI304製、大型フラット歯付きベアリングです。
3) 圧力メカニカルバルブは、高速充填、衛生的なコーナーポケットなし、少ないシーリング部品、正確な液面制御を備えた高度な外国設計を採用しています。バルブ全体は304ステンレス鋼製です。
4) 充填システムには、配管と洗浄用充填バルブに使用される偽カップを洗浄するためのCIP循環システムがあります。このシステムは、液体パイプ、液体タンク、充填バルブなどを効果的に洗浄できます。
5) この充填システムには自動温度制御システムがあります。
6) 充填バルブは、ボトルネックに触れると下方に移動して開き、充填を開始します。充填が完了すると、充填バルブは上方に移動してボトルネックから離れます。
7) 液体の供給は、自動空気圧バルブ磁気液面スイッチを使用して、液体タンクを自動的に制御します。
8) フィラーの動力は、フレームワーク内の駆動システムから供給され、ギアを介して伝達されます。
2) 回転プレートはSUS AISI304製、大型フラット歯付きベアリングです。
3) 圧力メカニカルバルブは、高速充填、衛生的なコーナーポケットなし、少ないシーリング部品、正確な液面制御を備えた高度な外国設計を採用しています。バルブ全体は304ステンレス鋼製です。
4) 充填システムには、配管と洗浄用充填バルブに使用される偽カップを洗浄するためのCIP循環システムがあります。このシステムは、液体パイプ、液体タンク、充填バルブなどを効果的に洗浄できます。
5) この充填システムには自動温度制御システムがあります。
6) 充填バルブは、ボトルネックに触れると下方に移動して開き、充填を開始します。充填が完了すると、充填バルブは上方に移動してボトルネックから離れます。
7) 液体の供給は、自動空気圧バルブ磁気液面スイッチを使用して、液体タンクを自動的に制御します。
8) フィラーの動力は、フレームワーク内の駆動システムから供給され、ギアを介して伝達されます。

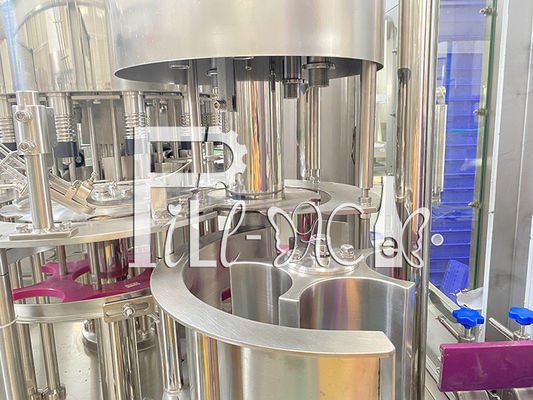

キャッピング部
1) 配置およびキャッピングシステム、電磁キャッピングヘッド、負荷解放機能により、キャッピング中のボトルの破損を最小限に抑えます。
2) スクリューキャッパーにはボトル入口検出スイッチが設置されています。
3) ボトルがない場合はキャッピングしません。
4) ボトル不足の場合は自動停止します。
5) スクリューキャッパーの動力は、フレームワーク内の駆動システムから供給され、ギアを介して伝達されます。
3) ボトルがない場合はキャッピングしません。
4) ボトル不足の場合は自動停止します。
5) スクリューキャッパーの動力は、フレームワーク内の駆動システムから供給され、ギアを介して伝達されます。
